Проектирование гидромотора поворотного действия

Брянский государственный технический университет
Кафедра "Подъемно-транспортные машины и оборудование"
Курсовой проект по дисциплине: «Гидропневмопривод наземных транспортно-технологических средств»
На тему: «Проектирование гидромотора поворотного действия»
Брянск 2016

Исходные данные:
- номинальное рабочее давление p = 6,3 МПа
- номинальный расход рабочей жидкости Q=35,7 л/мин

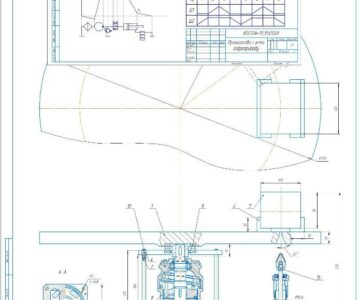

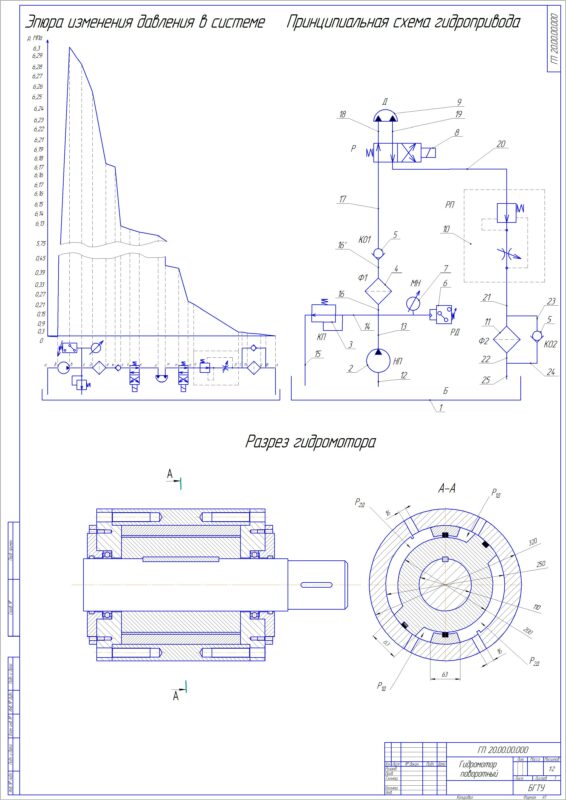

Графическая часть содержит один чертеж с принципиальной схемой гидропривода, эпюрой изменения давления и разрезом гидромотора.

Содержание
1. Выбор основных параметров гидропривода
2. Выбор рабочей жидкости
3. Разработка принципиальной схемы гидропривода
4. Расчет показателей надежности гидропривода
5. Расчет гидролиний
6. Построение эпюры изменения давления
7. Расчет гидродвигателя
8. Расчет размеров гидробака
9. Список литературы

Состав: Чертеж общего вида (ВО), Пояснительная записка (ПЗ), Титульный лист Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Проектирование гидромотора поворотного действия

Новая папка/Пояснительная записка.docx
Новая папка/Титульный лист.docx
Новая папка/Чертеж.cdw
Новая папка
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
