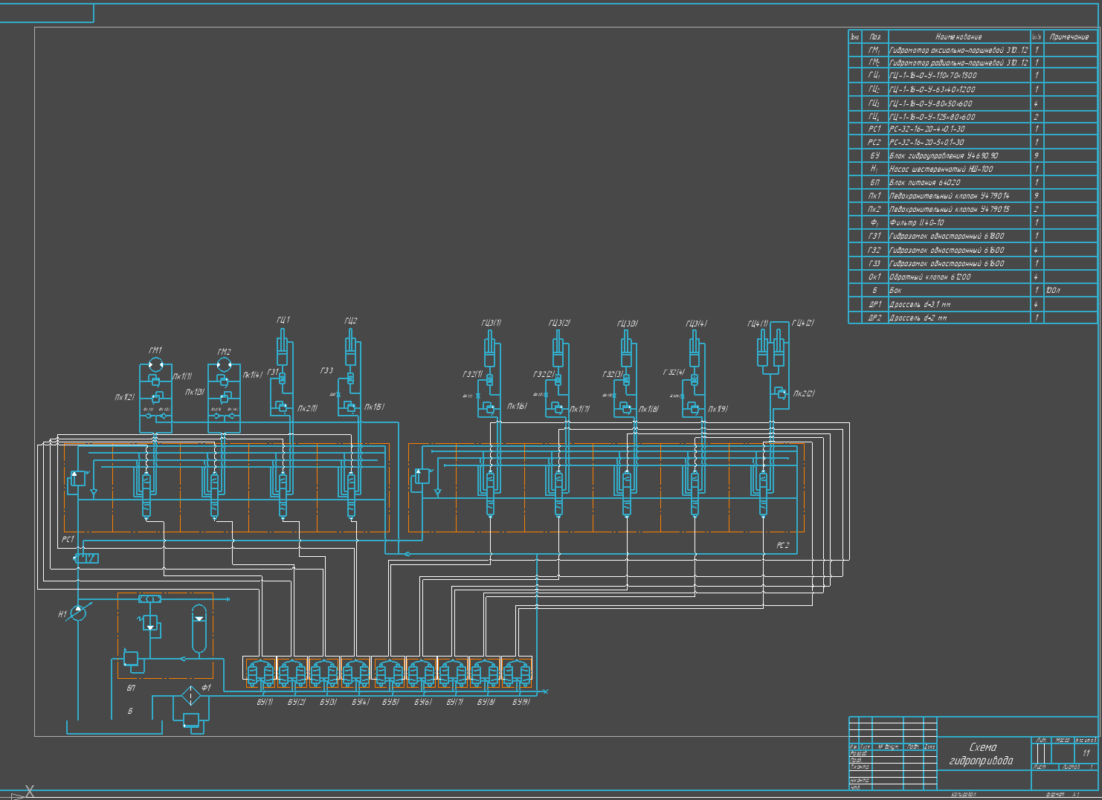

«Проектирование гидропривода автоподъемника»

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»

Институт ИИЭСМ
Кафедра МАиРС
КУРСОВОЙ ПРОЕКТ (РАБОТА)
по дисциплине
«Гидравлика и гидропневмопривод»
Тема:
«Проектирование гидропривода автоподъемника»

Москва 2024

ИСХОДНЫЕ ДАННЫЕ
Вес машины:
G=85 кН
Усилия на поршне:
F=8∙10^4 Н
Скорость:
V=0,2 м/c
Ход поршня:
L=1,5 м
Рабочей площадки:
F=2∙10^4 Н
V=0,1 м/c
L=1,2 м
Аутригеры:
V=0,15 м/c
L=0,6 м
Момент инерции поворотной платформы:
J=15 тм^2
Частота вращения поворотной платформы:
n=10 об/мин
Угловое ускорение поворотной платформы:
ε=0,3 〖〖(с〗^2) 〗^(-1)
Телескопическая стрела:
Скорость выдвижения
V_л=0,15 м/с
Усилие в канате лебедки
S=3∙10^4 Н
Радиус барабана
r=0,3 м
Температура окружения среды:
t=25^o C
Допускаемая температура рабочей жидкости:
t=70^o C
Рабочая жидкость: ВМГЗУ (ТУ 101479-79)
Длина стальных трубопроводов: 10 м
Длина рукавов высокого давления: 10 м
Допустимая скорость опускания стрелы: 0,15 м/с

Содержание

ВВЕДЕНИЕ 4
1. ОПИСАНИЕ РАБОЧЕГО ОБОРУДОВАНИЯ И ПРИВОДА 5
2. ОПИСАНИЕ РАБОТЫ ГИДРОВЛИЧЕСКОЙ СХЕМЫ 6
3. ИСХОДНЫЕ ДАННЫЕ 7
4. ВЫБОР РАБОЧЕЙ ЖИДКОСТИ 8
5. ВЫБОР РАБОЧЕГО ДАВЛЕНИЯ 9
6. РАСЧЕТ ГИДРОПРИВОДА МАШИНЫ 9
7. ВЫБОР НАСОСА 15
8. ВЫБОР ТРУБОПРОВОДА 16
9. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ И ВЫБОР ГИДРООБОРУДОВАНИЯ 17
10. ВЫБОР ГИДРОБАКА 18
11. РАСЧЕТ ТЕПЛОВОГО РЕЖИМА ГИДРОПРИВОДА 19
12. ПРОВЕРОЧНЫЙ РАСЧЕТ ГИДРОПРИВОДА 21
13. РАСЧЕТ ПОЛНОГО КПД 26
ЗАКЛЮЧЕНИЕ 27
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 28
