Проектирование гидропривода автоподъемника

НИУ МГСУ
Кафедра механизации строительства
Курсовой проект по дисциплине "Гидравлика и гидропневмопривод"
На тему "Проектирование гидропривода автоподъемника"
Москва 2021

Вес машины:
P=95 кН
Усилия на поршне:
F=10*〖10〗^4 Н
Скорость
V=0,2м/c
Ход поршня
L=1.8 м
Рукояти
F=8*〖10〗^4 Н
V=0,2м/c
L=1,5 м
Рабочей площади
F=2,5*〖10〗^4 Н
V=0,15м/c
L=1,2 м
Аутригеры
V=0,1м/c
L=0,8 м
Момент инерции поворотной платформы
J=20 тм^2
Частота вращения поворотной платформы
υ=8об/мин
Угловое ускорение поворотной платформы платформы
ε=0,25 〖〖(с〗^2) 〗^(-1)
Телескопическая стрела:
Скорость выдвижения
V_л=0,2м/с
Усилие в канате лебедки
S=3,5*〖10〗^4 Н
Радиус барабана
r=0,3 м
Температура окружения среды
t=〖20〗^o C
Допускаемая температура рабочей жидкости
t=〖65〗^o C
Содержание

Введение 4
1. Описание рабочего оборудования и привода 5

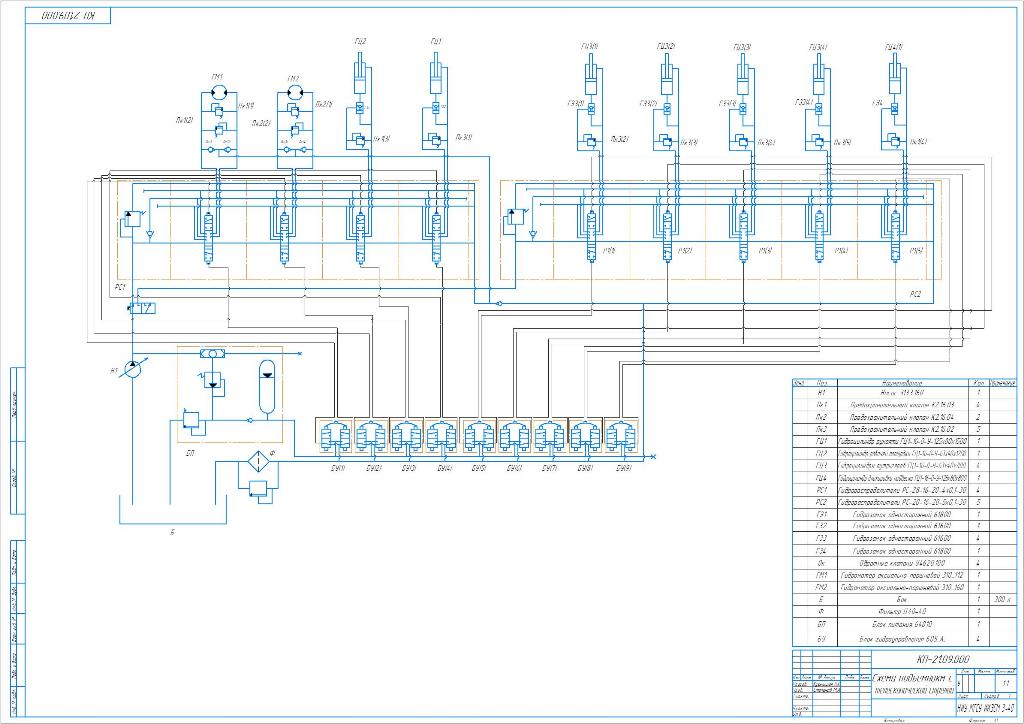

2. Описание работы гидравлической схемы 6
3. Исходные данные 7
4. Выбор рабочей жидкости 8
5. Выбор рабочего давления 9
6. Расчет гидропривода машины. 9
7. Выбор насооса. 14
8. Выбор трубопровода 14
9. Определение параметров и выбор гидрооборудования 15
10. Выбор гидробака 16
11. Расчет теплового режима гидропривода 18
12. Проверочный расчет гидропривода 19
13. Расчет полного КПД 23
Заключение 24
Библиографический список 25
