«Донской Государственный Технический Университет» (ДГТУ) «Академия Строительства и Архитектуры»
Кафедра "Строительства уникальных здании и сооружений"
Курсовой проект по дисциплине "Основы архитектуры и строительные конструкции"
На тему: "Двухэтажный жилой дом"
Ростов-на-Дону 2018
ИСХОДНЫЕ ДАННЫЕ:
Место строительства – Ростов-на-Дону;
Стены - кирпичные несущие;
Фундаменты - ленточные/сборные ж.б.;
Перекрытия – сборные ж.б. многопустотных плит;
Крыша – деревянная стропильная система;
Кровельное покрытие - металлочерепицы.
1. АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ
Проектируемое 2-х этажное здание представляет в плане несимметричную композицию с лестницей, являющейся основной вертикальной связью и путём эвакуации. Габаритные размеры дома в осях составляют 15,00 х 11,00 м. За относительную отметку 0.000 принята отметка чистого пола первого этажа. Высота этажа 3,000 метра. Площадь гостиной первого этажа составляет 30,11 м?, площадь кухни 13,45 м?, в ней предусмотрена установка газовой плиты, мойки, холодильника. Площадь жилых помещений второго этажа составляет 131,27 м?. Основой функционального зонирования дома является холл, из которого предусмотрены входы во все помещения дома. В ванных комнатах предусмотрены ванна, умывальники, унитазы. Габариты ванных комнат позволяют установить стиральную машину. Архитектурный облик здания соответствует эстетическим требованиям и представлениям, предъявляемым к жилым малоэтажным зданиям. Важную роль в формировании архитектурного облика здания играет скатная кровля из металлочерепицы.
2. КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Фундаменты: Для проектируемого двухэтажного здания с несущими стенами из пустотелого кирпича выбран блочный фундамент (ФБС 24.5.6; ФБС 12.5.6; ФБС 24.4.6). Низ фундамента принят на отметке -1,950 м. На уровне верха цоколя предусмотрена горизонтальная гидроизоляция из цементно-песчаного раствора, вертикальная гидроизоляция промазка горячим битумом за 2 раза. Для защиты фундаментов от намокания вокруг здания выполнена отмостка из асфальтобетона толщиной 30 мм на ширину 1,00 м с уклоном 1 % от здания.
Стены: Кладка наружных стен, толщиной 510 мм, внутренних стен, толщиной 380 мм, а так же межкомнатных перегородок, толщиной 120 мм, выполняется из пустотелого кирпича на цементно - песчаном растворе. Вентканалы — из полнотелого керамического кирпича.
Окна: Окна в здании запроектированы согласно ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия».
Двери: Внутренние двери выполнены согласно ГОСТ 6629-88 «Двери деревянные внутренние для жилых и общественных зданий».
Перекрытия: Для перекрытия здания используются железобетонные многопустотные плиты перекрытия, в соответствии с ГОСТ 9561-91: ПК 60.10, ПК 60.15, ПК24.10 с опиранием на несущие стены 120...220 мм. В местах, где монтаж плит перекрытия невозможен, устраиваются монолитные участки из бетона марки В500 с армированным каркасом.
Полы: Для обеспечения необходимой звукоизоляции и необходимых теплотехнических свойств пола, на плите перекрытия устраивается «подушка» из керамзита, пропитанного строительным раствором. Затем производится настил эксплуатируемого слоя напольных материалов. Полы в жилых комнатах, кухне и прихожей — щитовой паркет, в ванных комнатах — керамическая плитка.
Кровля: В проекте предусмотрена скатная кровля из металлочерепицы. Уклон кровли составляет 25, 20, 15 градусов. Все элементы стропильной системы выполняются из высококачественной древесины хвойных пород с глубокой пропиткой антипиренами. Вход в здание защищён козырьком. Отметка верха кровли составляет 9,330 м.
3. НАРУЖНАЯ И ВНУТРЕНЯЯ ОТДЕЛКА ЗДАНИЯ
Внутренняя отделка
Потолки в жилых комнатах, кухне и холлах — натяжные с декоративными вставками из гипсокартона, в ванных — окрашиваются водостойкими ВДК, в прихожей, агрегатной и террасе — окрашиваются водно-дисперсионными красками. Стены в жилых комнатах и кухне оклеиваются обоями, стены в ванных и рабочая зона кухни облицовываются керамической глазурованной плиткой.
Наружная отделка
Наружная отделка предполагает облицовку цоколя природным камнем. Кладка наружных стен выполняется с облицовкой лицевым кирпичом.
4. ИНЖЕНЕРНОЕ ОБОРУДОВАНИЯ
Водопровод — хозяйственно-питьевой, от внешней сети.
Канализация — хозяйственно-бытовая в городскую канализационную сеть.
Отопление — водяное центральное.
Вентиляция — естественная.
Горячее водоснабжение — от внешней сети.
Газоснабжение — от внешней сети к кухонной плите.
Электроснабжение — от внешней сети, напряжение 220 Вт.
Освещение — естественное и энергосберегающими лампами.
Устройство связи — телефонизация, радиофикация, спутниковая антенна.
5. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
Технико-экономические показатели приведены в таблице 7, где показатель К1, выражающий целесообразность планировочного решения: отношение жилой площади Пж к полезной Ппол. Показатель К2 (объёмный коэффициент), который выражает количество кубических метров строительного объёма здания, приходящегося на основную расчётную единицу: К2 = Ос/Пж на 1 м? жилой площади.
Таблица 7. Технико-экономические показатели.
№ / Показатели / Количество
1. Этажность 2
2. Площадь застройки здания 219,22
3. Общая площадь здания 256,48
4. Площадь жилых помещений 283,01
5. Общий строительный объём 2045,32

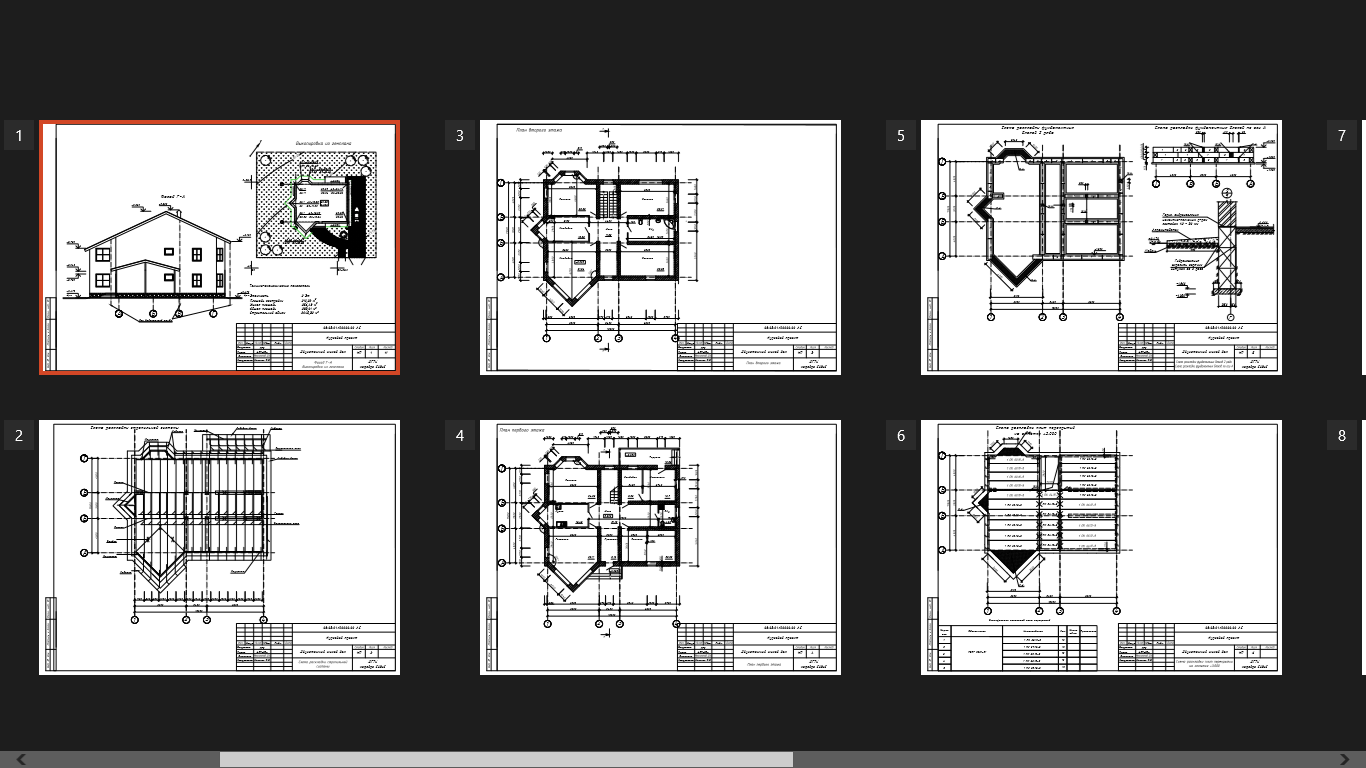

ПЕРЕЧЕНЬ ГРАФИЧЕСКОГО МАТЕРИАЛА:
1. Планы первого и второго этажей (М1:100);
2. Поперечный разрез здания по лестнице (М1:100);
3. Главный (со стороны входа) и торцовый фасады (М1:100);
4. Схема расположения элементов фундамента и раскладка фундаментных блоков (М1:100);
5. Схема расположения плит междуэтажного перекрытия и покрытия (М1:100);
6. План кровли (М1:100);
7. Схема расположения элементов стропильной системы (М1:100);
8. Архитектурно-конструктивные узлы (М1:20);
9. Выкопировка из генплана (М1:500).
Содержание
Введение
1. Архитектурно-строительные решения
2. Конструктивные решения
3. Наружная и внутренняя отделка здания
4. Инженерное оборудование
5. Технико-экономические показатели
Заключение
6. Список литературы
