Двухэтажный жилой дом в г.Сухуми

Донской государственный технический университет
Кафедра "Строительство уникальных зданий и сооружений"
Курсовой проект по дисциплине "Архитектура"
На тему: "Двухэтажный жилой дом в г.Сухуми"
Ростов-на-Дону 2018г.

Содержание пояснительной записки

ВВЕДЕНИЕ:
Целью выполнения курсового проекта является изучение принципов разработки объемно-планировочного и конструктивного решения двухэтажного жилого здания на примере задания выполненного кафедрой СУЗиС
Наименование и содержание разделов:
1. Архитектурно-строительные решения
2. Конструктивные решения
3. Наружная и внутренняя отделка здания
4. Инженерное оборудование
5. Технико-экономические показатели
Приложение №1
6. Список литературы
Проектируемое 2-х этажное здание представляет в плане несимметричную композицию с лестницей, являющейся основной вертикальной связью и путём эвакуации. Габаритные размеры дома в осях составляют 8,71 х 7,94 м.
За относительную отметку 0.000 принята отметка чистого пола первого этажа. Высота этажа 3,000 метра.
Площадь гостевой комнаты первого этажа составляет 14,42 м², площадь кухни 13,21 м², в ней предусмотрена установка газовой плиты, мойки, холодильника. Площадь жилых помещений второго этажа составляет 36,5 м². Основой функционального зонирования дома является холл, из которого предусмотрены входы во все помещения дома. В ванных комнатах предусмотрены ванна, умывальники, унитазы. Габариты ванных комнат позволяют установить стиральную машину.

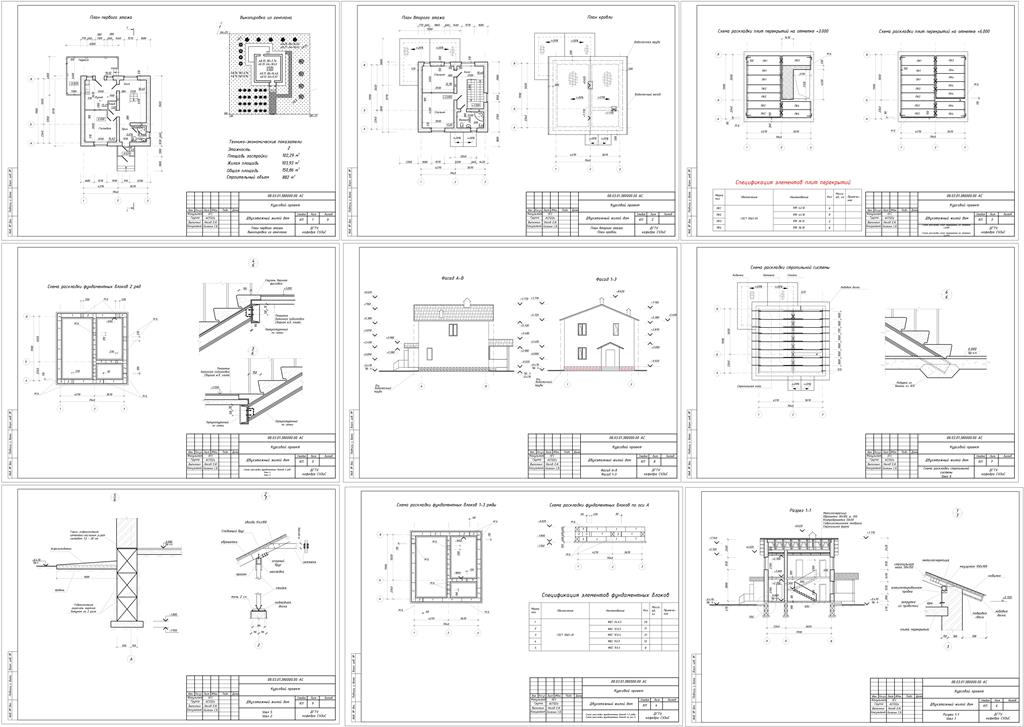

Перечень графического материала

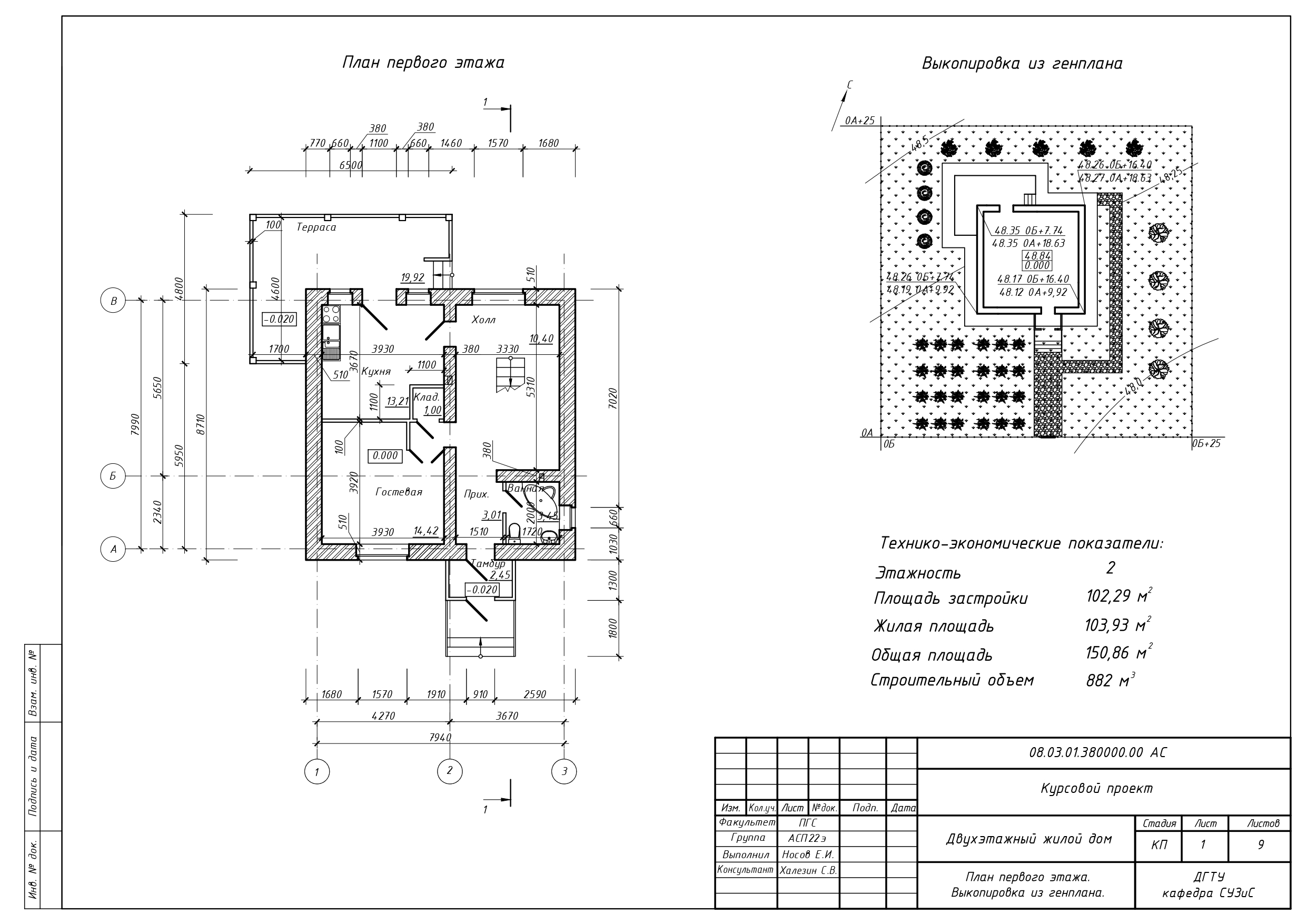

1. Планы первого и второго этажей (М1:100);
2. Поперечный разрез здания по лестнице (М1:100);
3. Главный (со стороны входа) и торцовый фасады (М1:100);
4. Схема расположения элементов фундамента и раскладка фундаментных блоков (М1:100);
5. Схема расположения плит перекрытия на отметке +3.000; +6000 (М1:100);
6. План кровли (М1:100);
7. Схема расположения элементов стропильной системы (М1:100);
8. Архитектурно-конструктивные узлы (М1:25);
9. Выкопировка из генплана (М1:250).
