Рабочая документация выполнена в соответствии с действующими нормами и правилами, и предусматривает мероприятия, обеспечивающие пожарную безопасность при эксплуатации здания при соблюдении их заказчиком и подрядчиком.

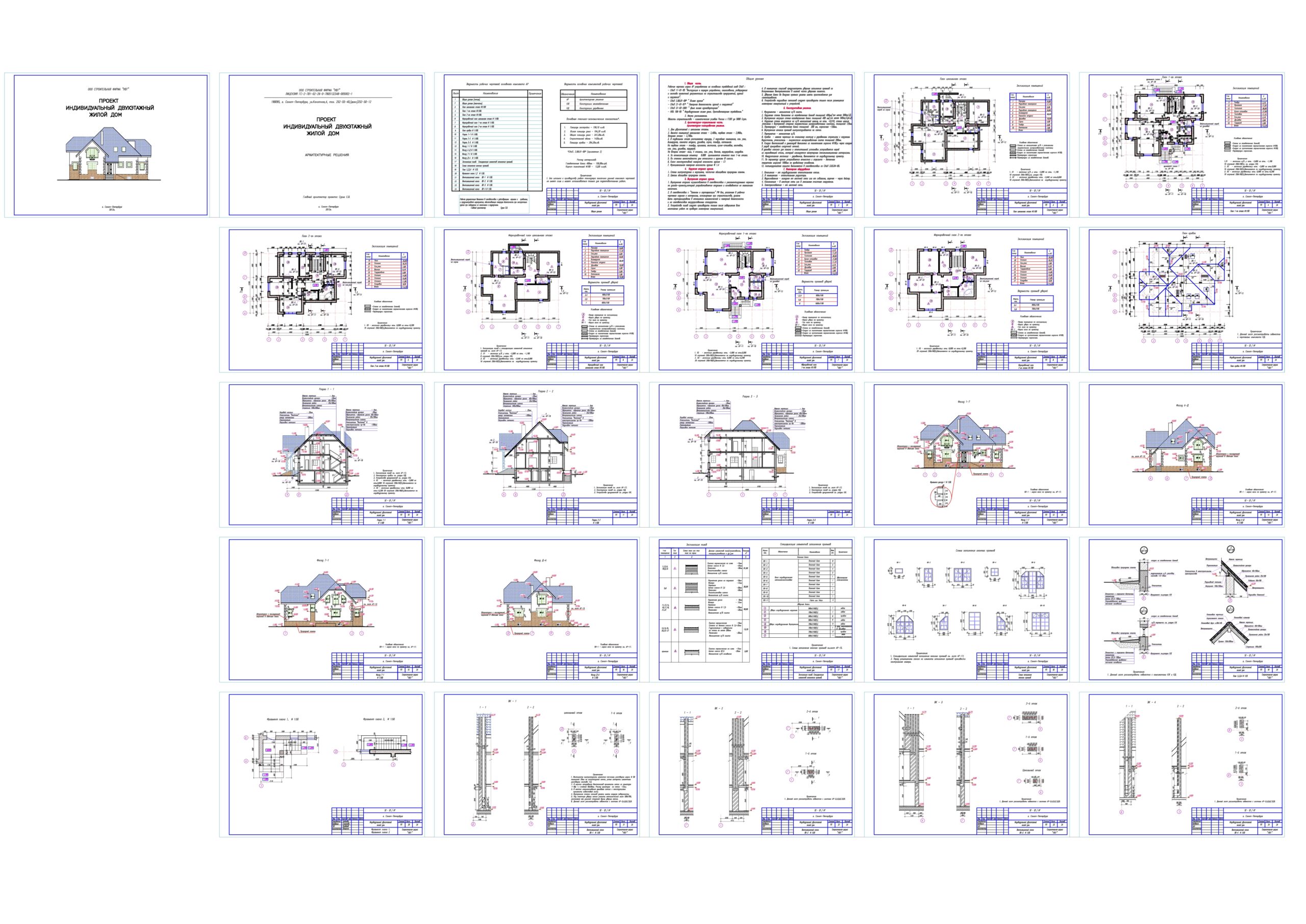

Ведомость рабочих чертежей основного комплекта АР:
1. Общие данные (начало)
2. Общие данные (окончание)
3. План цокольного этажа М1:100
4. План 1-го этажа М1:100
5. План 2-го этажа М1:100
6. Маркировочный план цокольного этажа М 1:100
7. Маркировочный план 1-го этажа М 1:100
8. Маркировочный план 2-го этажа М 1:100
9. План кровли М 1:100
10. Разрез 1-1 М 1:100
11. Разрез 2-2 М 1:100
12. Разрез 3-3 М 1:100
13. Фасад 1-7 М 1:100
14. Фасад А-Д М 1:100
15. Фасад 7-1 М 1:100
16. Фасад Д-А М 1:100
17. Экспликация полов. Спецификация элементов заполнения проемов
18. Схемы заполнения оконных проемов
19. Узлы 1,2,3,4 М 1:25
20. Фрагмент плана 1,2 М 1:50
21. Вентиляционный канал ВК-1 М 1:50
22. Вентиляционный канал ВК-2 М 1:50
23. Вентиляционный канал ВК-3 М 1:50
24. Вентиляционный канал ВК-4 М 1:50
1 Архитектурно-планировочное решение.
1.1 Дом двухэтажный с цокольным этажом.
1.2 Высота помещений цокольного этажа - 2,400м, первого этажа - 2,960м, второго этажа - 2,700м.
1.3 В подвальном этаже расположены: коридор, 2 подсобных помещения, сан. узел, бильярдная, комната отдыха, душевая, сауна, тамбур, котельная. На первом этаже - тамбур, прихожая, гостиная, кухня-столовая, гостевая, сан. узел, душевая, гардероб. На втором этаже- холл, 4 спальни, сан. узел, ванная, гардеробная, кладовая.
1.4 За относительную отметку 0.000 принимается отметка пола 1-го этажа.
1.5 По степени огнестойкости дом относится к зданиям III класса.
1.6 Класс конструктивной пожарной опасности здания - С1.
1.7 Функциональная пожарная опасность здания Ф 1.4
1.8 Основные технико-экономические показатели:
1. Площадь застройки - 159,10 м.кв.
2. Жилая площадь дома - 104,20 м.кв.
3. Общая площадь дома - 347,30м.кв.
4. Строительный объем - 1435м.кв.
5. Площадь кровли - 284,35м.кв.
Расход материалов:
Газобетонные блоки 400мм - 156,00м.куб.
Кирпич полнотелый М100 - 13,85 м.куб.
2. Наружная отделка здания.
2.1 Стены оштукатурены и окрашены, частично облицованы природным камнем.
2.2 Цоколь облицован природным камнем.
3 Внутренняя отделка здания.
3.1 Внутренняя отделка осуществляется в соответствии с регламентируемыми нормами по дизайн-проекту,который разрабатывается отдельно и основывается на пожеланиях заказчика.
3.2 В соответствии с "Законом о сертификации" РФ все, указанные в рабочих чертежах изделия и материалы, используемые при строительстве, должны быть сертифицированы в отношении гигиенической и пожарной безопасности и на соответствие государственным стандартам.
3.3 Устройство полов следует производить только после завершения всех монтажных работ по проводке инженерных коммуникаций.
3.4 В помещениях санузлов предусмотреть дверные заполнения проемов со встроенными вентрешетками в нижней части дверного полотна.
3.5 Дверные блоки во входных проемах должны иметь приспособления для самозакрывания.
3.6 Устройство подшивных потолков следует производить только после размещения инженерных коммуникаций и устройств.
4 Конструктивные решения
4.1 Фундаменты - монолитная ж/б плита.
4.2 Наружные стены выполнены из газобетонных блоков толщиной 400мм (объемный вес не менее 500кг/м3).
4.3 Внутренние несущие стены-газобетонные блоки толщиной 400 мм (объемный вес не менее 500кг/м3).
4.4 Наружные стены опираются на ж/б монолитный цоколь на отм. -0,510, стены цоколя утеплены с внутренней стороны полужесткими минераловатными плитами, толщиной 120мм.
4.5 Перегородки - газобетонные блоки толщиной 200 мм, каркасные -150мм.
4.6 Внутренние откосы проемов оштукатуриваются по сетке.
4.7 Перекрытия - монолитные ж/б.
4.8 Кровля - мягкая черепица по сплошному настилу и деревянным стропилам с наружным водостоком, утеплитель - полужесткие минераловатные плиты толщиной 200мм.
4.9 Кладка вентканалов и дымоходов выполнена из полнотелого кирпича М100,и через каждые 5 рядов армирована кладочной сеткой. В дымовых каналах для камина и отопительной установки устраивается короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
4.10 Междуэтажная лестница - деревянная, выполняется по индивидуальному проекту.
4.11 По периметру здания устраивается отмостка с асфальто – бетонным покрытием шириной 1000мм по гравийному основанию.
4.12 Антикоррозийная защита выполняется в соответствии со СНиП 3.03.04-85.
5 Инженерное оборудование
5.1 Отопление - от индивидуального отопительного котла.
5.2 В помещениях - отопительные радиаторы.
5.3 Водоснабжение - холодное от местной сети или от скважины, горячее - через бойлер.
5.4 Канализация - в местную сеть или в локальные очистные сооружения.
5.5 Электроснабжение - от местной сети.
