Проектирование двухэтажного жилого дома

ОУ ВО «Южно-Уральский институт управления и экономики»
Кафедра строительного производства
Курсовому проект по дисциплине «Архитектура зданий»
На тему: «Проектирование двухэтажного жилого дома»
Челябинск 2018 г.

Исходные данные к заданию на курсовое проектирование

1. Вариант схемы – 5
2. Район строительства – г. Щучье
3. Фундамент – бетонный ленточный
4. Глубина промерзания грунтов 130 см.
5. Стены – глиняный кирпич
6. Перегородки – глиняный кирпич
7. Перекрытия – плитные настилы с круглыми пустотами
8. Лестница – крупноразмерная заводского изготовления
9. Кровля – черепица
10. Функциональность здания – жилой двухэтажный квартирный дом.
11. Расчётные климатические характеристики отопительного периода:
- наиболее холодной пятидневки t5= - 26 0C
- zот.пер = 196
- tот.пер = - 3,1 0C

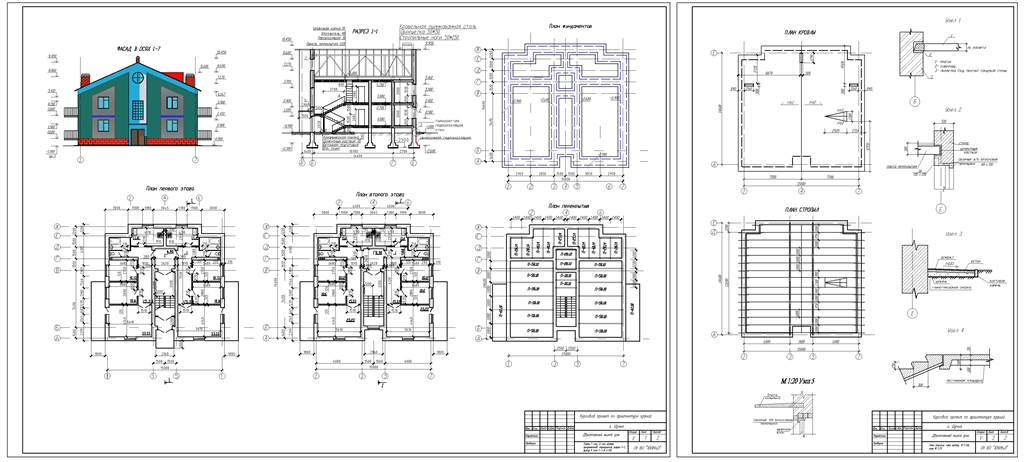

Состав курсового проекта

1. Фасад со стороны главного входа М 1:100
2. План первого этажа М 1:100
3. План второго этажа М 1:100
4. План фундаментов М 1:100
5. План перекрытий М 1:100
6. Схема стропил и кровли М 1:100
7. Поперечный разрез здания по лестничной клетке М 1:100
8. Конструктивные узлы и детали (4 шт.) М 1:20
9. Пояснительная записка.

Состав пояснительной записки
1. Титульный лист ………………………………………………. 1
2. Состав пояснительной записки ……………………………… 2
3. Состав курсового проекта …………………………………… 3
4. Исходные данные к заданию на курсовое проектирование . 4
5. Теплотехнический расчёт наружной стены ………………… 5 - 6
6. Список используемой литературы …………………………. 7

Состав: Пояснительная записка, Чертеж Язык документа

Софт: AutoCAD 19

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Проектирование двухэтажного жилого дома

Проектирование двухэтажного жилого дома. Коттедж г.Щучье.frw
Проектирование двухэтажного жилого дома. Коттедж г.Щучье.doc
Проектирование двухэтажного жилого дома. Коттедж г.Щучье.dwg
