Конкурс асов
3D-моделирования 2018

Проектирование гидропривода механизма подъема отвала бульдозера LIEBHERR 724

Магнитогорский государственный технический университет им. Г.И Носова
Кафедра Горных машин и Транспортно-технологических комплексов
Курсовой проект по дисциплине "Гидропривод"
На тему: "Проектирование гидропривода механизма подъема отвала бульдозера"
Магнитогорск 2014 г.

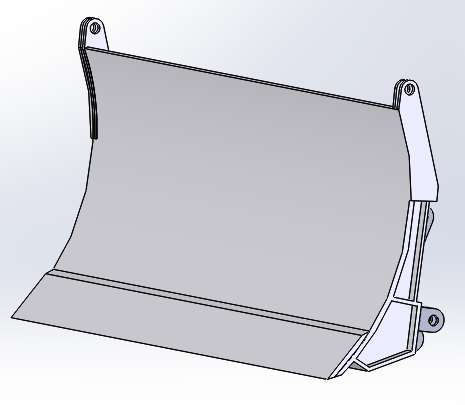

В данном проекте проектируется гидравлическая система для механизма подъема отвала бульдозера LIEBHERR 724.

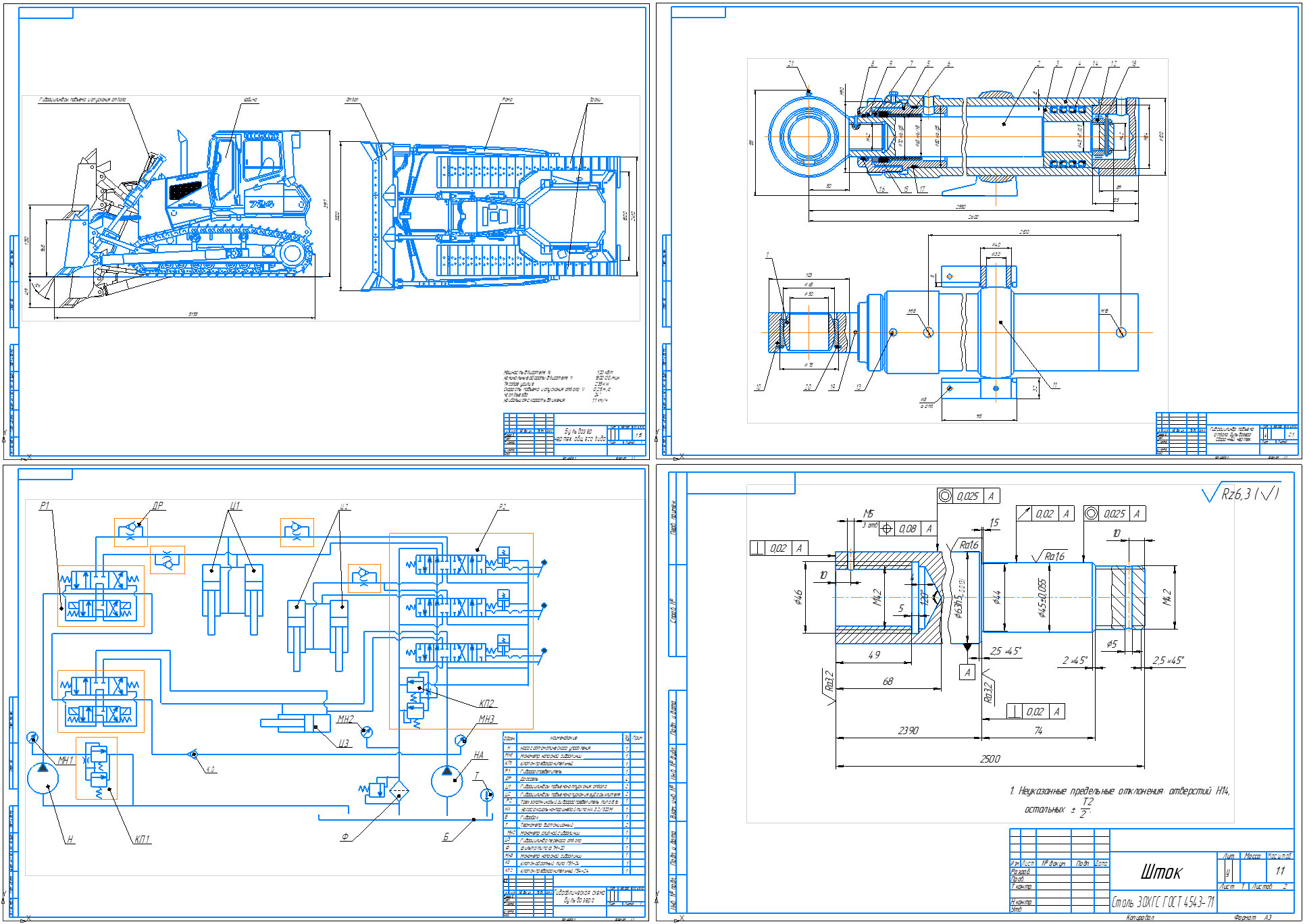

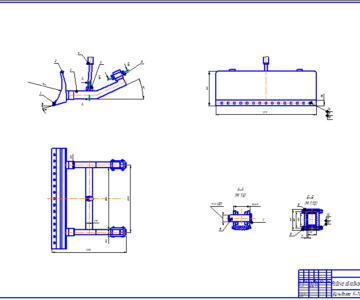

Графическая часть содержит общий вид базовой машины, гидравлическую схему механизма подъема отвала, сборочный чертеж гидроцилиндра, а также спецификацию и деталировку к сборочному чертежу.
Курсовой проект содержит 4 листа формата А1 графической части, 39 страниц пояснительной записки.
В курсовом проекте была разработана гидравлическая система механизма подъема отвала бульдозера, а именно разработана гидравлическая схема, выбран насос, выбрана марка рабочей жидкости, произведен расчет гидролиний, спроектирован гидроцилиндр, рассчитан гидробак.

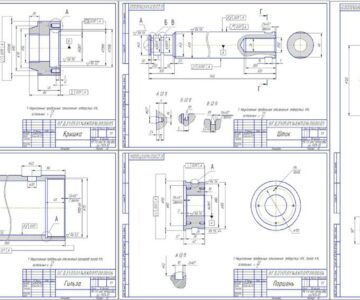

Состав: Гидроцилиндр(СБ), Бульдозер(ВО), Деталировка(втулка, гильза,крышка,поршень,шток),Спецификация, Гидравлическая схема механизма подъема отвала (С7), ПЗ Язык документа

Софт: КОМПАС-3D 14
