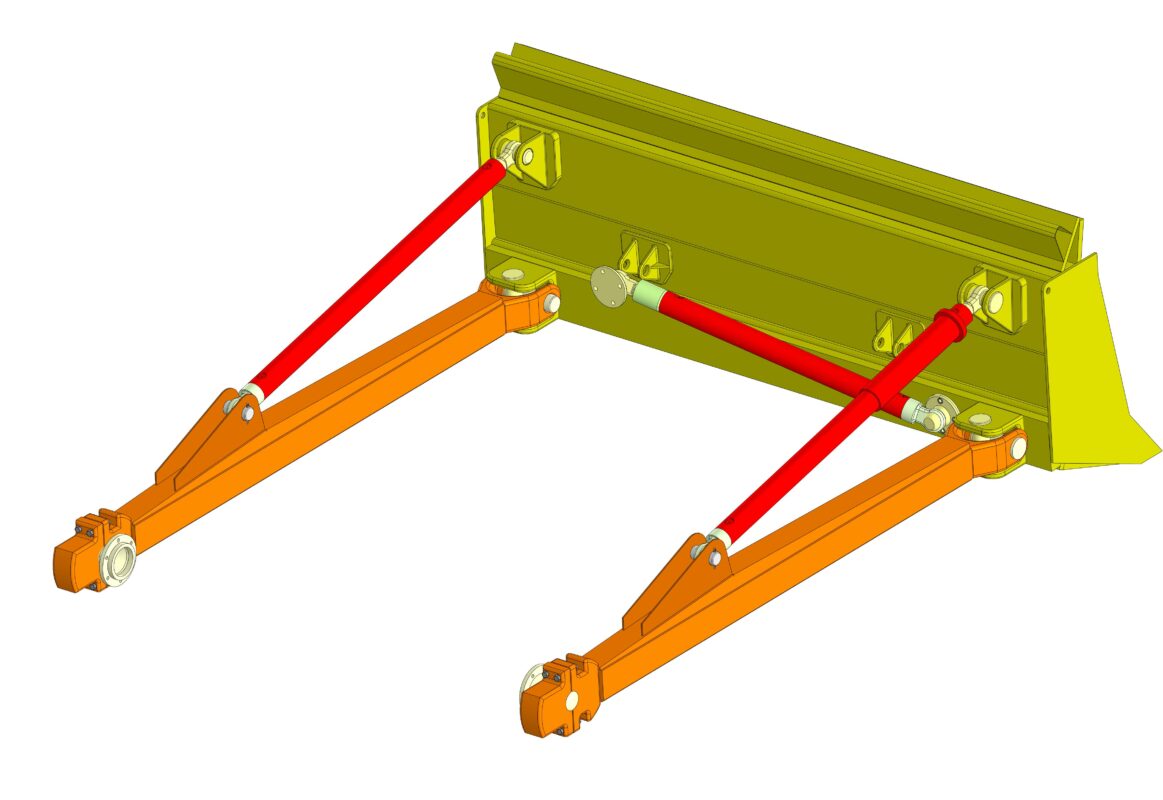

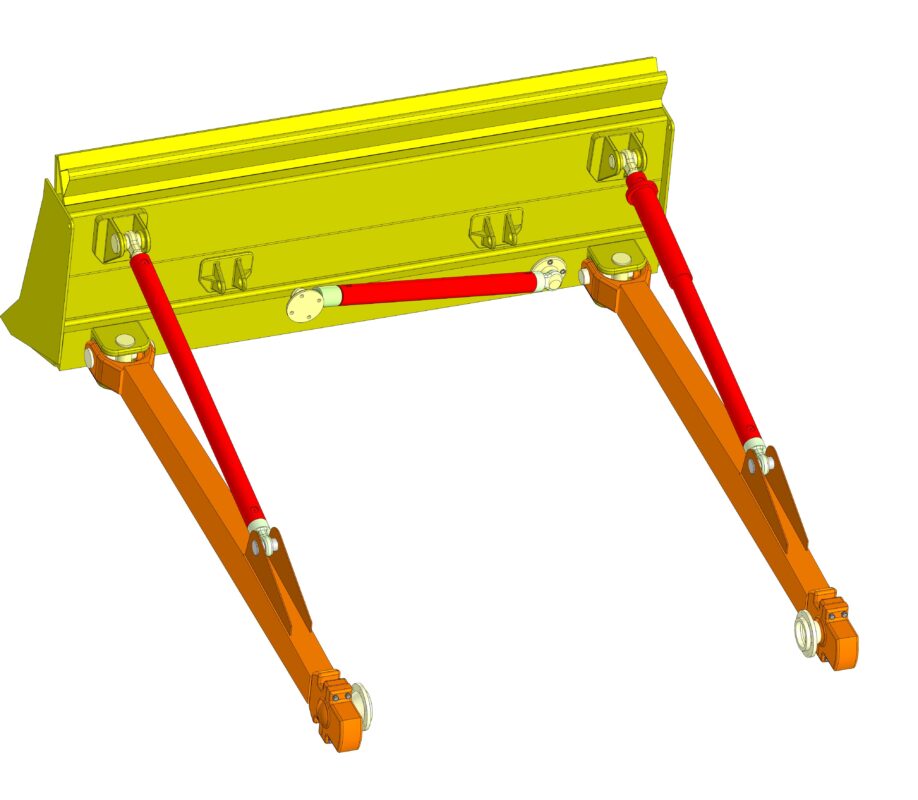

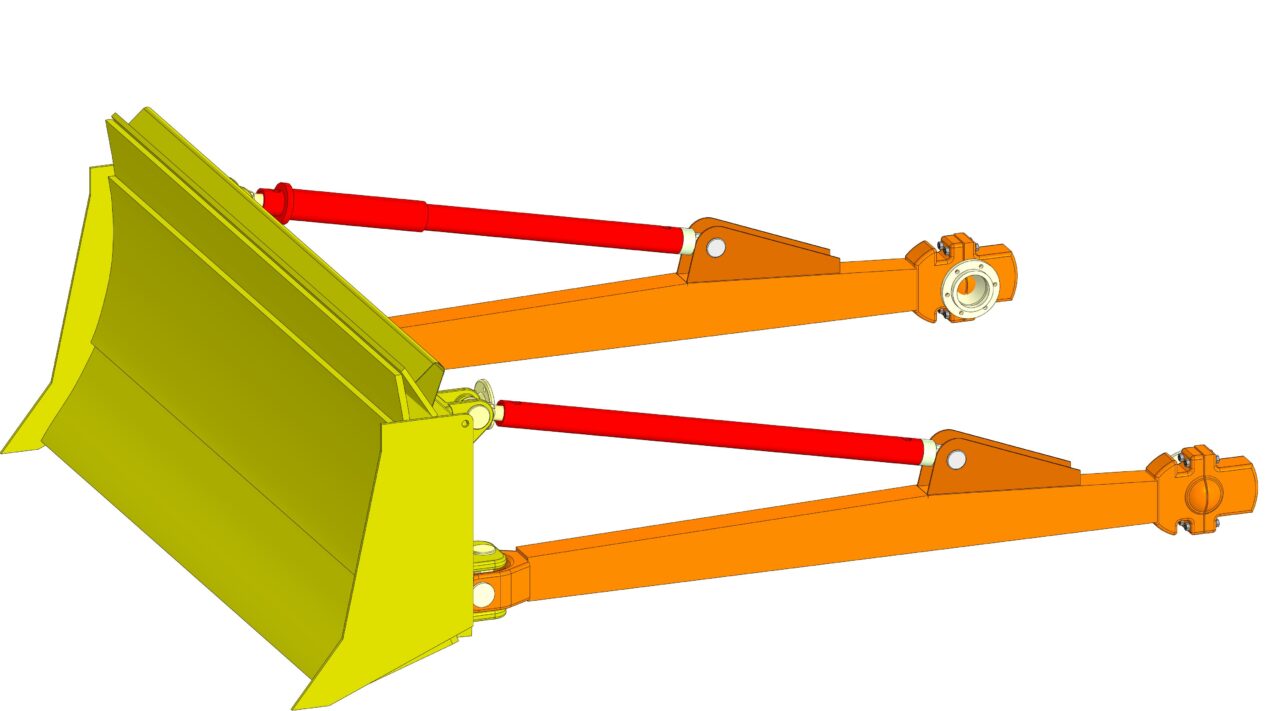

Отвал бульдозера Т-500

150

Бульдозерное оборудование включает в себя рабочий орган – отвал, универсальную раму с гидроцилиндрами ее подъема и опускания, и раскосов. Перекос отвала осуществляется изменением раскоса. Изменение угла установки отвала в плане достигается путем подсоединения раскосов к различным точкам рамы.
Большая ёмкость сферического отвала обеспечивает повышенную производительность, причём использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы трактора обеспечивает максимальное приближение отвала к капоту трактора и максимальное напорное усилие на нож отвала.
Форма - полусферический
Ширина отвала - 4800мм
Высота отвала - 2000мм
Угол резания - 50 градусов (минимальный)
Угол резания - 60 градусов (максимальный)
Поперечный перекос - 10 градусов
Масса - 8250кг
Емкость - 18,5м3
Высота подъема над землей - 1610мм
Заглубление отвала - 730мм

3D Модели Отвал бульдозера

Автор

Dmitry Nevedomsky

Дата

06.10.2026

Язык

Русский

Состав

Брус в сборе, Брус, Гидроцилиндр отвала левый, Гидроцилиндр отвала правый, Кожух, Кронштейн 2, Кронштейн 3, Кронштейн бруса 2, Кронштейн бруса, Кронштейн, Манжета цилиндра с резьбой, Ось 95х220, Ось 105х250, Ось отвала-брус, Палец бруса 120х500, Палец бруса, Пластина передняя, Сборка, Усилитель 1, Усилитель Г-образный, Усилитель Г-образный 2, Усилитель двойной нижний, Усилитель нижний, Усилитель П-образный, Усилитель фронтальный, Усилитель 2, Усилитель 3, Уши, Цилиндр с резьбой, Цилиндр отвала правый, Цилиндр отвала, Цилиндр раскоса, Шар бульдозера, Шар, Шток малый раскоса, Шток раскоса (малый), Щека

Софт

КОМПАС-3D Компас V21 Как открыть?
