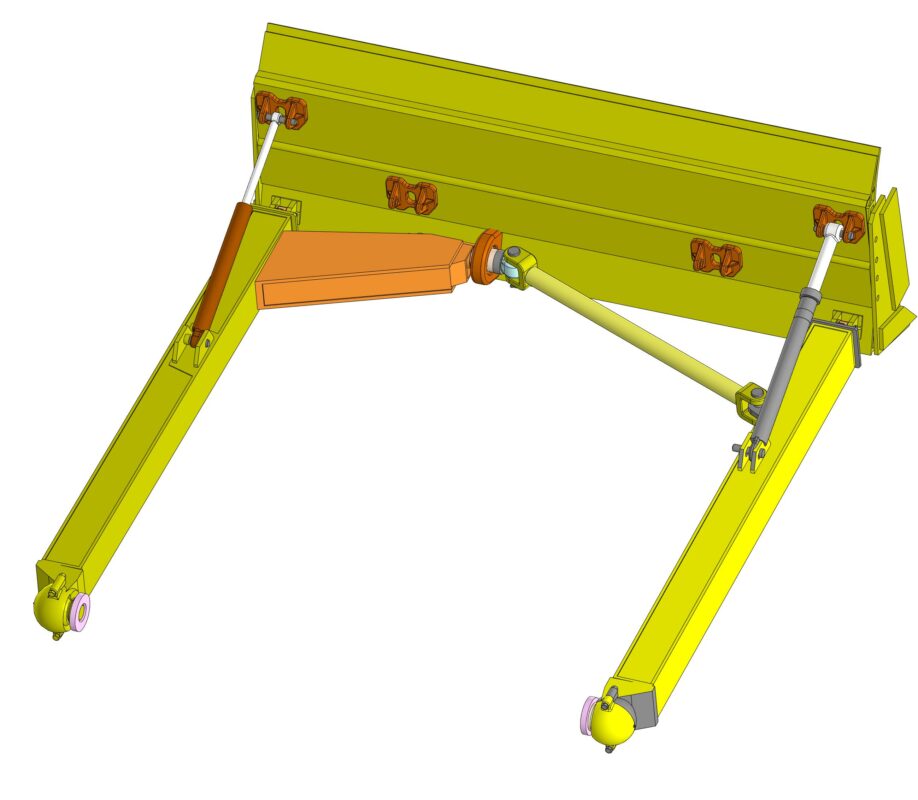

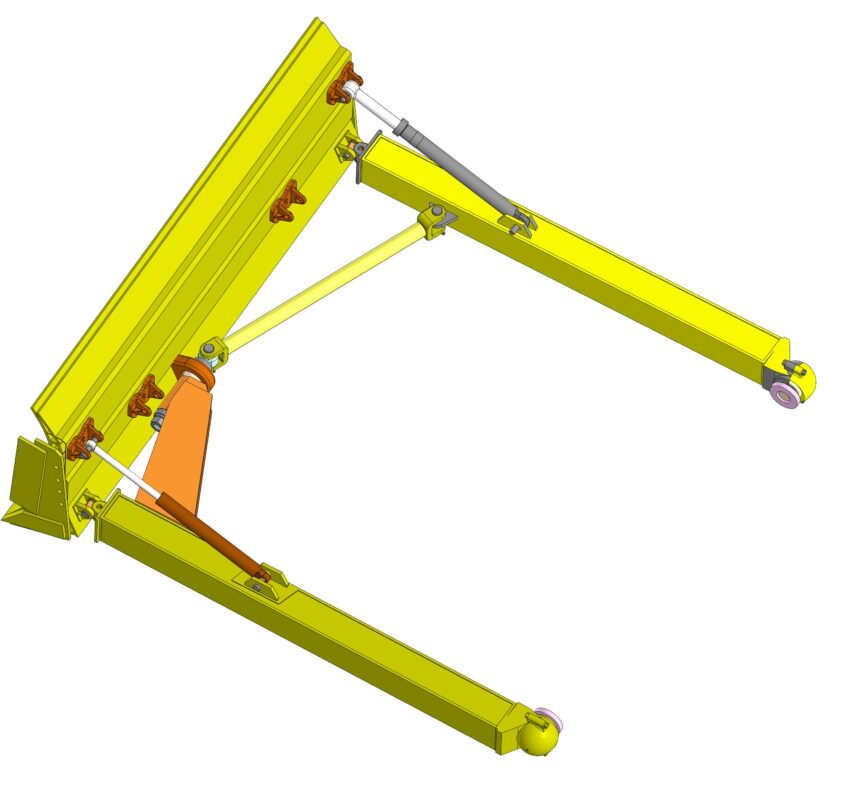

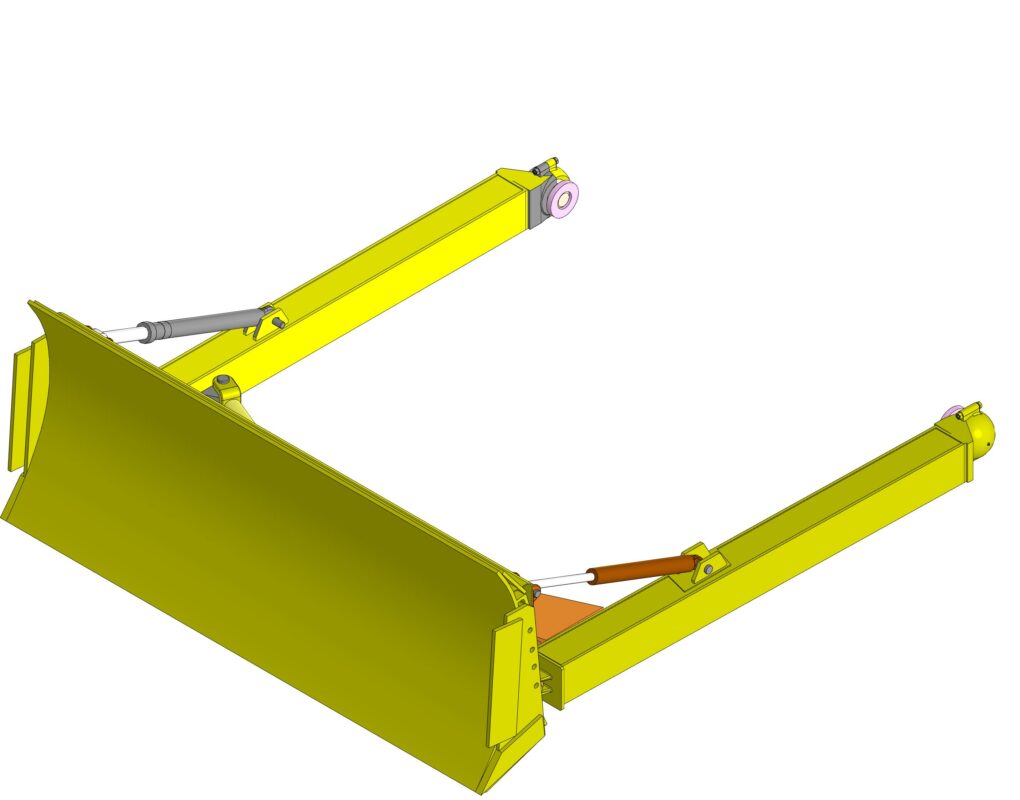

Отвал бульдозера Т-130 — это основной передний рабочий орган гусеничного трактора Т-130, представляющий собой массивную сварную металлическую конструкцию коробчатого типа.
Полусферический отвал: имеет боковые секции (щеки), которые лучше удерживают материал внутри ковша при транспортировке.
Отвал:
Тип отвала - полусферический
Максимальная высота подъема отвала - 1020 мм
Ширина отвала - 3310мм
Объем отвала - 3,8 м3
Максимальное заглубление - 435-440 мм
Масса - 2375 кг
Назначение - разработка и перемещение грунтов.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Отвал Бульдозера Т-130
Отвал Бульдозера Т-130
0
0
6
0
0
100
Сообщить о проблеме
Автор
Dmitry Nevedomsky
Дата
09.10.2026
Язык
Русский
Состав
3D Сборка (в дереве предупреждения)
Софт
КОМПАС-3D Компас V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Брус левый (профиль).m3d
-
Брус левый.m3d
-
Брус левый сборка.a3d
-
Брус правый сборка.a3d
-
Втулка.m3d
-
Втулка нижнего кронштейна.m3d
-
Втулка шара.m3d
-
Кольцо уплотнительное шара 1.m3d
-
Кольцо уплотнительное шара 2.m3d
-
Кольцо уплотнительное шара 3.m3d
-
Кронштейн бруса (отвал).m3d
-
Кронштейн бруса.m3d
-
Кронштейн раскоса.m3d
-
Крошнтейн верхней тяги.m3d
-
Крошнтейн левого бруса средний.m3d
-
Ось шара бульдозера Т-130.m3d
-
Отвал.m3d
-
Отвал Бульдозера Т-130.a3d
-
Отвал Бульдозера Т-130.log
-
Отвал Бульдозера Т-130.stp
-
Ответная сфера.m3d
-
Палец 30х180.m3d
-
Палец 35х150.m3d
-
Палец бруса (отвал).m3d
-
Палец бруса 28мм.m3d
-
Палец левого бруса.m3d
-
Палец раскоса.m3d
-
Раскос правого бруса.a3d
-
Соединитель отвала-бруса.m3d
-
Стопор оси шара.m3d
-
Сфера бруса.m3d
-
Труба раскоса 89х8.m3d
-
Укосина левого бруса.m3d
-
Цилиндр (т-130).m3d
-
Шайба пальца левого бруса.m3d
-
Шайба пальца левого бруса малая.m3d
-
Шар бруса бульдозера Т-130 в сборе.a3d
-
Шар бруса бульдозера Т-130.m3d
-
Штиф пальца раскоса 12мм.m3d
-
Шток гидроцилиндра отвала.m3d
-
Шток укосины левый.m3d
-
Щека отвала левая.m3d
-
Щека отвала правая.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
