Гомельский Государственный технический университет им. П. О. Сухого
Кафедра гидропневмосистемы мобильных и технологических машин
Курсовой проект по дисциплине "Теория и проектирование гидро- и пневмо- приводов"
Гомель 2016
L=0.9 м – полный путь перемещения выходного звена первого гидроцилиндра;
t=27 с – время перемещения выходного звена первого гидроцилиндра;
F=20 кН – приведенная статистическая сила к цилиндру;
mпр1= 2000 кг – приведенная масса к цилиндру.
nдв= 1500 об/мин – частота вращения гидромотора.
Mкр= 60 Н∙м – крутящий момент гидромотора.
В данной работе разрабатывается гидростанция, обеспечивающая заданные характеристики.

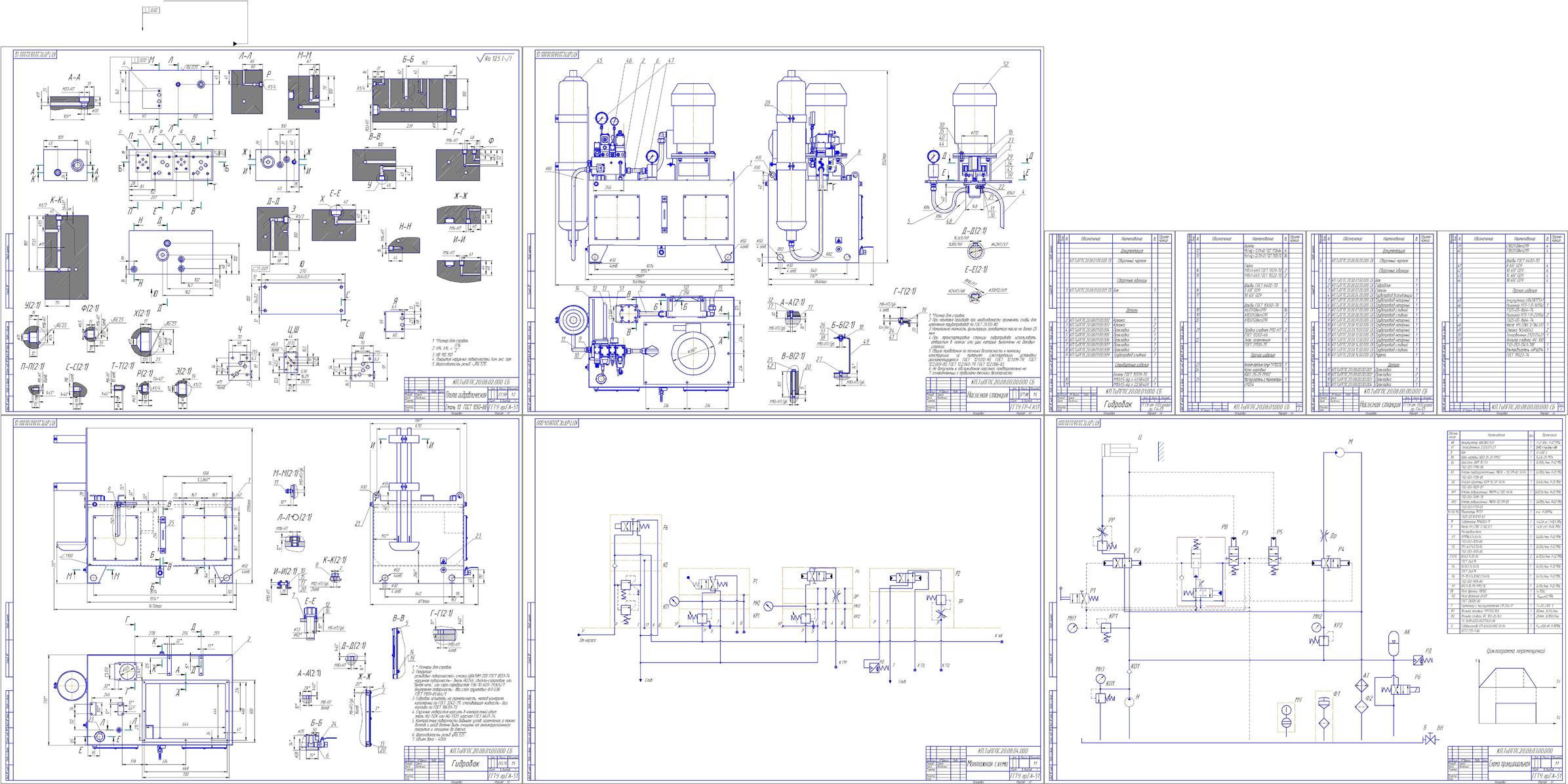

Графическая часть содержит структурную схему станции, чертеж станции, чертеж плиты, чертеж бака.
Содержание
Введение
1. Разработка гидросистемы объёмного гидропривода
2. Энергетический расчет привода
3. Предварительный расчет гидропривода
3.1. Выбор рабочего давления
3.2. Выбор гидроцилиндров
3.3. Выбор гидромотора
3.4. Выбор рабочей жидкости
3.5. Расчет и построение суммарных графиков подач и давлений
3.6. Выбор оптимальной схемы насосной установки
3.7. Проектирование насосной установки
3.7.1. Выбор насоса
3.7.2. Выбор гидропневмоаккумулятора
3.7.3. Выбор электродвигателя
3.7.4. Выбор соединительной муфты
3.7.5. Выбор гидроаппаратов и манометров
3.7.6. Выбор фильтров
3.7.7. Проектирование гидроблока управления
3.8. Проектирование гидробака
3.8.1. Определение объема гидробака
3.8.2. Проектирование сборочного чертежа гидробака
3.9. Тепловой расчет насосной установки
3.10. Гидравлический расчет привода
3.10.1. Расчет и выбор трубопроводов
3.10.2. Разработка монтажной схемы трубопроводов
4. Проверочный расчет гидропривода
4.1. Определение номинальной подачи и перепада давлений на гидродвигателях
4.2. Определение потерь давления на трение
4.3. Определение потерь давления на местных сопротивлениях
4.4. Определение потерь давления на гидроаппаратах
4.5. Определение суммарных гидравлических потерь
4.6. Определение максимальных усилий и скоростей рабочих органов гидродвигателей
4.7. Определение мощности и КПД гидропривода
5. Меры по снижению шумности гидропривода
6. Техника безопасности
Заключение
Литература
