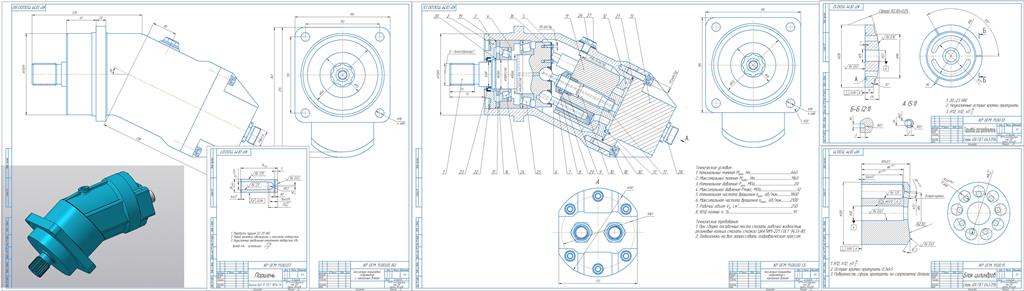

Проектирование нерегулируемого аксиально-поршневого гидромотора с наклонным блоком

Московский государственный технический университет имени Н. Э. Баумана
Кафедра гидромеханики, гидромашины и гидропневмоавтоматики
Курсовая работа на тему "Нерегулируемый аксиально-поршневой гидромотор с наклонным блоком"

Аксиально-поршневой гидромотор предназначен для привода строительной, горной техники, например, экскаваторов и самоходных кранов.
Технические характеристики:
Номинальный крутящий момент - 660 Н*м
Номинальная частота вращения - 1800 об/мин
Максимальная частота вращения - 2100 об/мин
Номинальное давление - 20 МПа
Максимальное давление - 32 МПа
Угол наклона блока - 26 град.
Число поршней - 9
Рабочая жидкость - масло И-20

Оглавление
1. Техническое задание. 2
1.1. Задание. Характеристика рабочей жидкости. 2
1.2. Описание гидромашины. 2
2. Определение основных размеров. 3
2.1. Расчет размеров блока и поршней. 3
2.2 Определение размеров сферического торцевого распределителя……..7
2.3. Расчет силы прижима блока цилиндров к распределителю по принятой конструктивной схеме. 7
3. Расчеты на прочность. 9
3.1. Расчет блока на прочность 9
3.2. Расчет шлицевого соединения 10
3.3. расчет шатуна на прочность 11
3.4. Расчет вала на статическую прочность и сопротивление усталости. 12
3.5. Расчет болтов, крепящих крышку к корпусу 16
4. Расчет подшипников. 16
4.1. Расчет нагрузок. 16
4.2 Выбор подшипников. 18
4.2 Расчет долговечности. 20
5. Гидравлические расчеты. 20
5.1. Расчет коэффициента подачи. 20
5.2. Расчет КПД. 24
6. Список литературы. 25
Приложение 1 26
