Аксиально-поршневой насос с наклонным блоком

КФ МГТУ им. Баумана
Кафедра "Тепловые двигатели и гидромашины"
Курсовой проект по дисциплине "Гидроприводы"
На тему: "Аксиально-поршневой насос с наклонным блоком"
Калуга 2006

Исходные данные:
Подача 22 л/мин
Частота вращения 1500 об/мин
Температура жидкости 50 С
Номинальное давление 16 МПа
Жидкость масло ВМГЗ

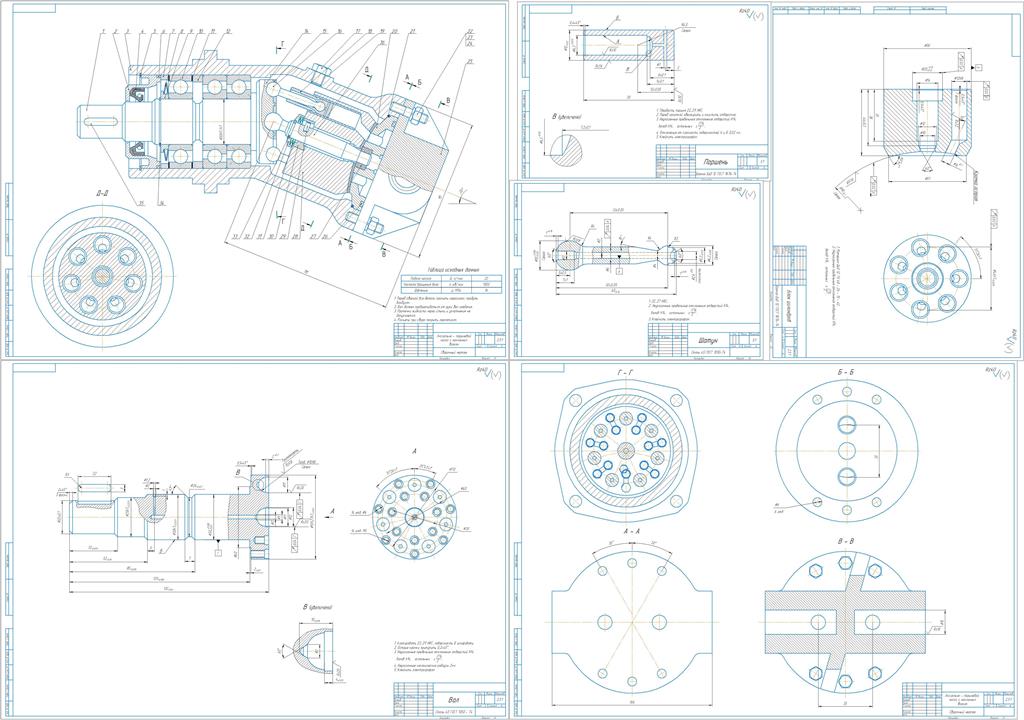

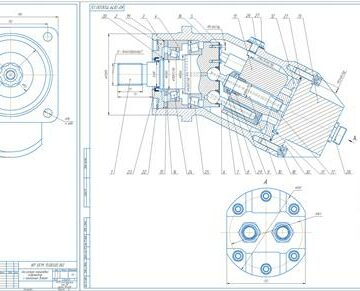

Графическая часть содержит 2 листа АПГМ, Блок цилиндров, Вал, поршень, шатун.

Содержание
I. Введение
II. Гидравлический расчет
2.1. Определение рабочего объема насоса
2.2. Определение основных геометрических размеров насоса
2.3. Определение диаметров всасывающего и нагнетательного трубопроводов
2.4. Определение индикаторного давления
III. Кавитационный расчет
IV. Балансовый расчет
4.1. Определение механического КПД
4.2. Определение гидравлического КПД
4.3. Определение объемного КПД
4.4. Определение полного КПД
4.5. Мощность насоса
4.6. Мощность приводного двигателя
5. Прочностной расчет
5.1. Расчет крутящего и изгибающего моментов
5.2. Расчет вала
5.3. Расчет шпонки
5.4. Расчет шпилек
5.5. Расчет подшипников
Литература
Приложение
