Топливный насос ГТД (аксиально-поршневой насос с наклонным диском)

«Московский государственный технический университет имени Н.Э. Баумана»
(КФ МГТУ им. Н.Э. Баумана)
Кафедра "Гидромашины и гидропневмоавтоматика"
Курсовой проект по курсу «Объемно-гидравлические машины и гидроприводы»
На тему: Топливный насос ГТД (аксиально-поршневой насос с наклонным диском)
Калуга 2012г.

Исходные данные:
подача насоса Q = 1200 л/ч;
давление P1 = 0,1 МПа, P2 = 6 МПа;
частота вращения n = 4000 об/мин;
угол наклона шайбы к блоку цилиндров = 16;
объёмный КПД = 0,9.

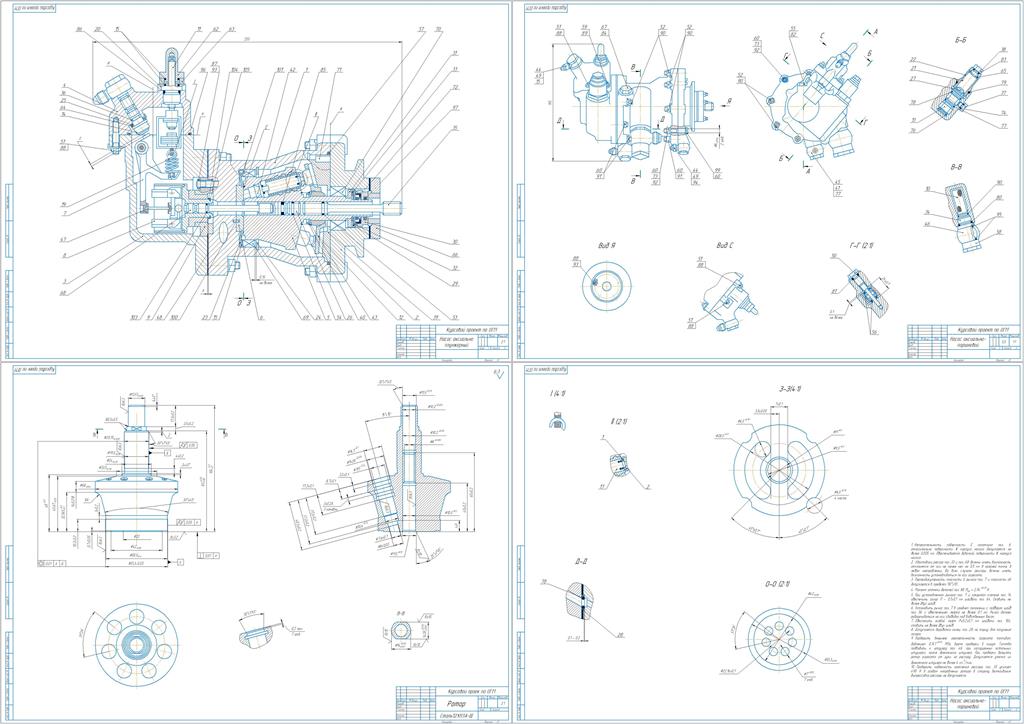

Графическая часть содержит:
1. АПГМ Лист 1(Курсовой)
2. АПГМ Лист 2(Курсовой)
3. АПГМ Лист 3(Курсовой)
4. Ротор(Курсовой)
Спецификация

Содержание
Введение
Выбор конструкции насоса
Расчёт насоса
Расчёт гидропривода
Расчёт диаметров трубопроводов
Балансовый расчёт
Прочностные расчёты
Расчёт шпоночного соединения
Расчёт штифтового соединения
Расчёт шлицевого соединения
Расчёт подшипников
Расчёт вала
НИРС
Литература
