Сибирский государственный университет науки и технологий им. М.Ф. Решетнева, институт машиноведения и мехатроники, кафедра технологии машиностроения.

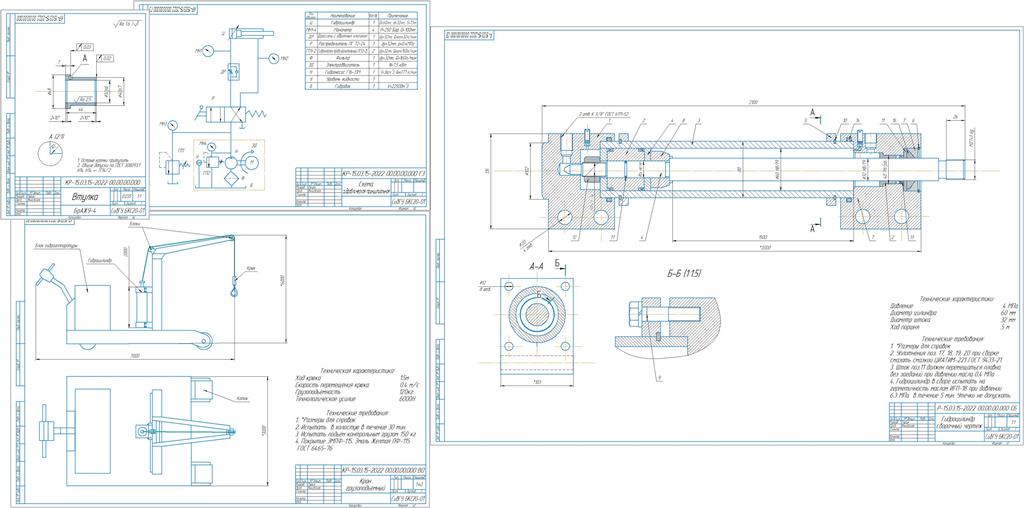

Курсовой проект по дисциплине: Автоматизированные гидравлические и пневматические приводы на тему: Проектировочный расчет гидропривода грузоподъемного крана
Красноярск 2022
Исходные данные для расчета:
Ход поршня – 1.5м
Средняя скорость перемещения – 0.4м/с
Приведенная к поршню масса – 120кг
Технологическое усилие – 6кH
Типовая деталь – Втулка
Содержание
Исходные данные…………………………………………………………..….....3
Введение…………………………………………………………………………..4
1.Патентно-информационный поиск……….…………………………………...5
2. Проектировочный расчет привода
2.1. Энергетический расчет ………………………………………………… 9
2.2. Расчет конструктивных параметров……………………………………10
3. Расчет гидросистемы.
3.1. Расчет силы трения …………………………………………….........11
3.2. Расчет диаметров условных проходов…………………………....……11
3.3. Определение потерь давления в магистралях ……………………….12
4. Тепловой расчет гидропривода …………………………………......14
Заключение………………………………………………………………...…….16
Список использованных источников..................................................................17
