Насос шестеренный двухсекционный (тандем) НШ16-10. Монтажный фланец и присоединительный конец вала - по отечественным ТУ (шлиц 6х16х13х3,5).
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Насосы и насосные станции -
- Насос шестеренный двухсекционный НШ16-10
Насос шестеренный двухсекционный НШ16-10
1
3
172
5
0
40
Сообщить о проблеме
Автор
Владимир
Дата
24.03.2025
Язык
Русский
Состав
3D-cборка с упрощенной деталировкой (стандартные изделия - в папке). Файл в формате STEP прилагается. Габариты и вес в соответствии с каталогом завода "Гидросила".
Софт
КОМПАС-3D 18.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
PLib_armature_GOST_8752_79_712.m3d
-
PLib_Bolt_1_900.m3d
-
PLib_case_GOST_8752_79_712.m3d
-
PLib_Check_spring_rings_GOST_13943_911.m3d
-
PLib_Collar_8752_79_712.a3d
-
PLib_Nut_OST92_900.m3d
-
PLib_spring_GOST_8752_79_712.m3d
-
PLib_Stud_1_900.m3d
-
PLib_Washer_2_712.m3d
-
Крышка.m3d
-
НШ10 Вал.m3d
-
НШ 10.m3d
-
НШ 16.m3d
-

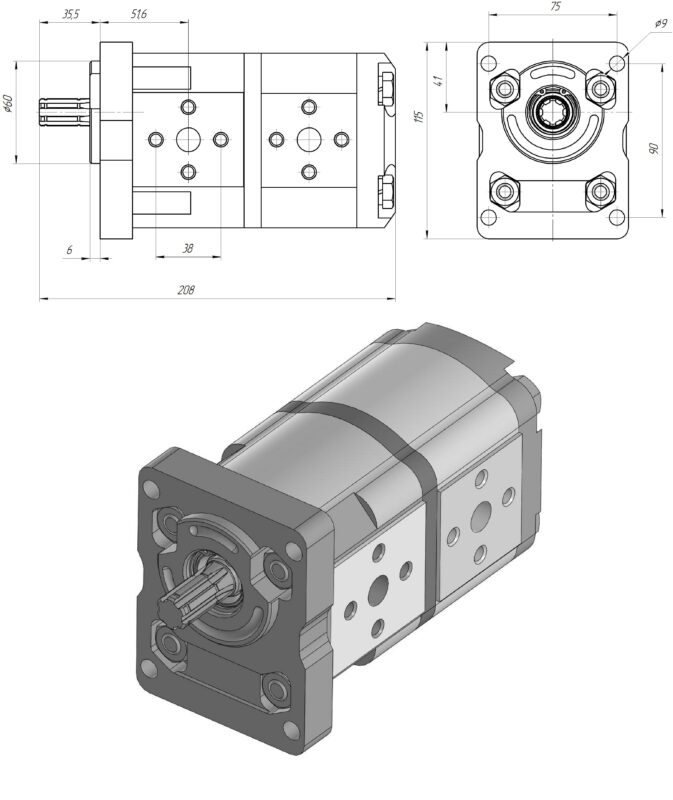

Насос НШ 16-10 рисунок.jpg
-
Насос НШ 16-10.a3d
-
Насос НШ 16-10.cdw
-
Насос НШ 16-10.stp
-
Фланец 1.m3d
