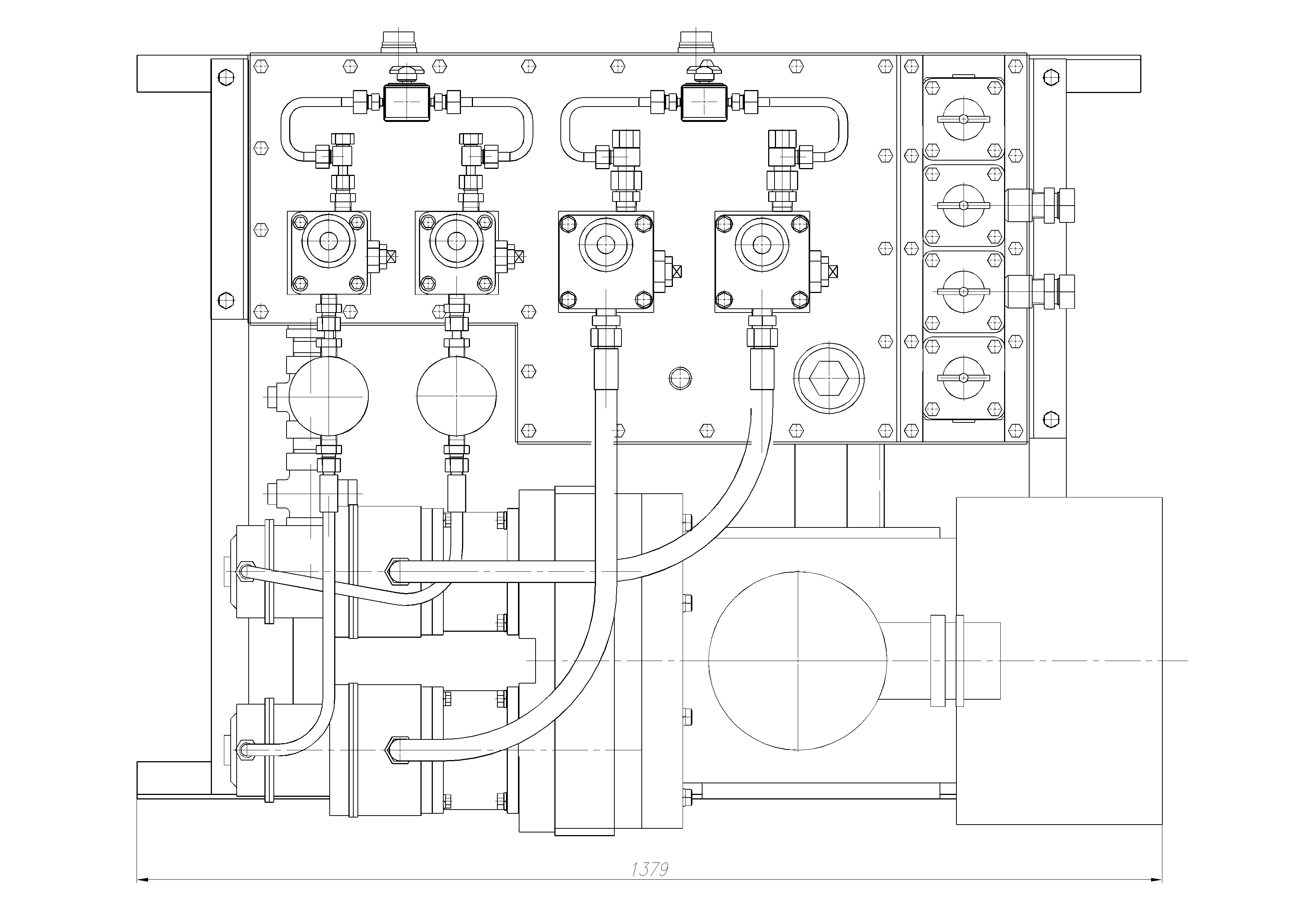

Станция насосная НПО.01.000. Работает в составе навесного оборудования для бурения шпуров. Габаритные размеры: 1379х1081х1010. Мощность двигателя: 30 кВт. Два насоса 8БГ12-24М (двухпоточные). Номинальное давление - 125 МПа. Регулирование подачи. Ёмкость бака - 200 л. Может использоваться автономно. Все сборочные и рабочие чертежи, спецификации. Разработка 2002 г. Изготавливался опытный образец (навесного оборудования). Проводились испытания.
