Санкт-Петербургский государственный морской технический университет
кафедра судовых энергетических установок
курсовая работа по дисциплине "Вспомогательное энергетическое оборудование"
На тему " Охлаждающий насос забортной системы охлаждения"
Санкт-Петербург 2019

Исходные данные: подача насоса Q =0,0472 м3 / с ; напор насоса H = 300 Дж / кг; температура жидкости T= 305 К, t =32o C;давление в начале приемного трубопровода pa= 1*10^5 Па; геометрическая высота всасывания H =-2 м;
гидравлическое сопротивление приемного трубопровода hТ. = 4 Дж / кг ;

Целью курсового проекта является определение размеров и форм проточной части: рабочего колеса насоса забортной воды, надежного в работе, имеющего малые массогабаритные показатели при достаточно высоком КПД и требуемом уровне шума и вибрации.

Содержание:

Введение 3
1. Определение параметров ступени 5
2. Определение основных размеров входа рабочего колеса 8
3. Расчет основных размеров выхода рабочего колеса 11
4. Расчет и построение меридианного сечения рабочего колеса 15
5. Построение плана рабочего колеса 18
6. Проверочный расчет на кавитацию 21
7. Гидравлический расчет спирального отвода………………………………….....23
7.1. Определение размеров спирального отвода 23
7.2. Определение размеров диффузора 26
8. Потери в центробежном насосе…………………………………………………..28
8.1. Классификация потерь в центробежном насосе 28
8.2. Объемные потери в центробежном насосе 28
8.3. Расчет протечки через переднее уплотнение рабочего колеса центробежного насоса 29
9. Расчет сил действующих в центробежном насосе………………………………33
9.1. Расчет осевого усилия жидкости в центробежном насосе 33
9.2. Расчет разгрузочных отверстий 34
9.3. Уравновешивание осевой силы 34
9.4. Расчет радиальной силы 35
10. Расчет и построение напорных характеристик ступени, насоса и сети……….37
Заключение 41
Список использованных источников 42


Сообщить о проблеме
Дата
10.05.2020
Язык
Русский
Состав

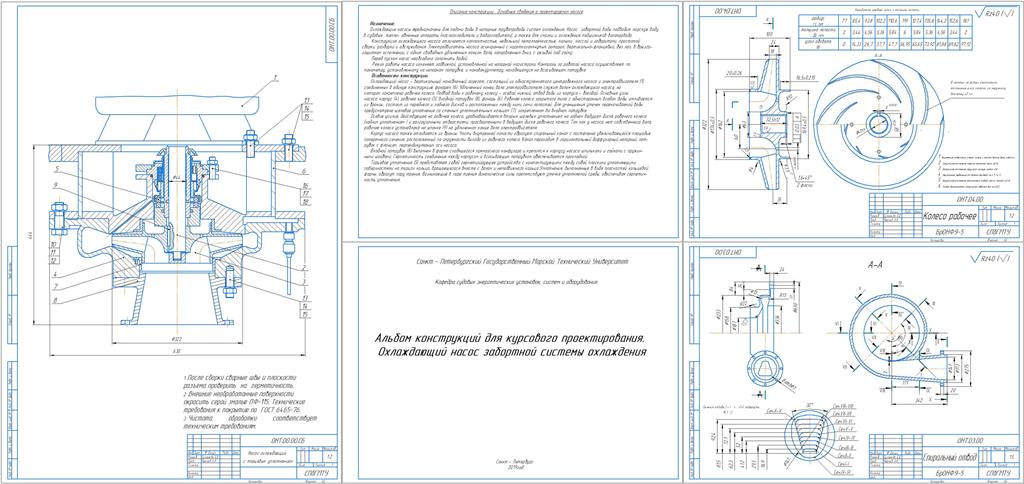

Насос(СБ), Деталировка (рабочее колесо, спиральный отвод), спецификация, ПЗ, описание работы, титульный лист
Софт
КОМПАС-3D 16 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
  • icon-koleso_rabochee_dlya_nasosa готовое.cdw koleso_rabochee_dlya_nasosa готовое.cdw
  • icon-Spiralny_otvod_ONT_03_00.cdw Spiralny_otvod_ONT_03_00.cdw
  • icon-Описание охлаждающего насоса готовое.cdw Описание охлаждающего насоса готовое.cdw
  • icon-Расечт насоса забортной воды.docx Расечт насоса забортной воды.docx
  • icon-Спецификация готовая.spw Спецификация готовая.spw
  • icon-Титульный(охладающий готовое.cdw Титульный(охладающий готовое.cdw
  • icon-Чертеж ОНТ Сборка готовая.cdw Чертеж ОНТ Сборка готовая.cdw
