Проектирование плунжерного насоса на фреон R - 134

Курсовой проект
на тему:
«Проектирование плунжерного насоса на фреон R-134»
з дисциплины:
«Объемные гидропневматические машины та аппараты»
2012

Плунжерно - мембранный насос на фреон R-134
Исходные данные:
Скорость оборотов двигателя: n = 1500 об/мин.
Скорость плунжера плунжера: = 100 ход/мин.
Ход плунжера: h = 60 мм
Диаметр плунжера: D = 90 мм
Диаметр штока: dшт = 20 мм
Диаметр трубы: dтр = 15 мм
Давление всасывания = 105 Па
Давление нагнетания= 8 ∙ 105 Па

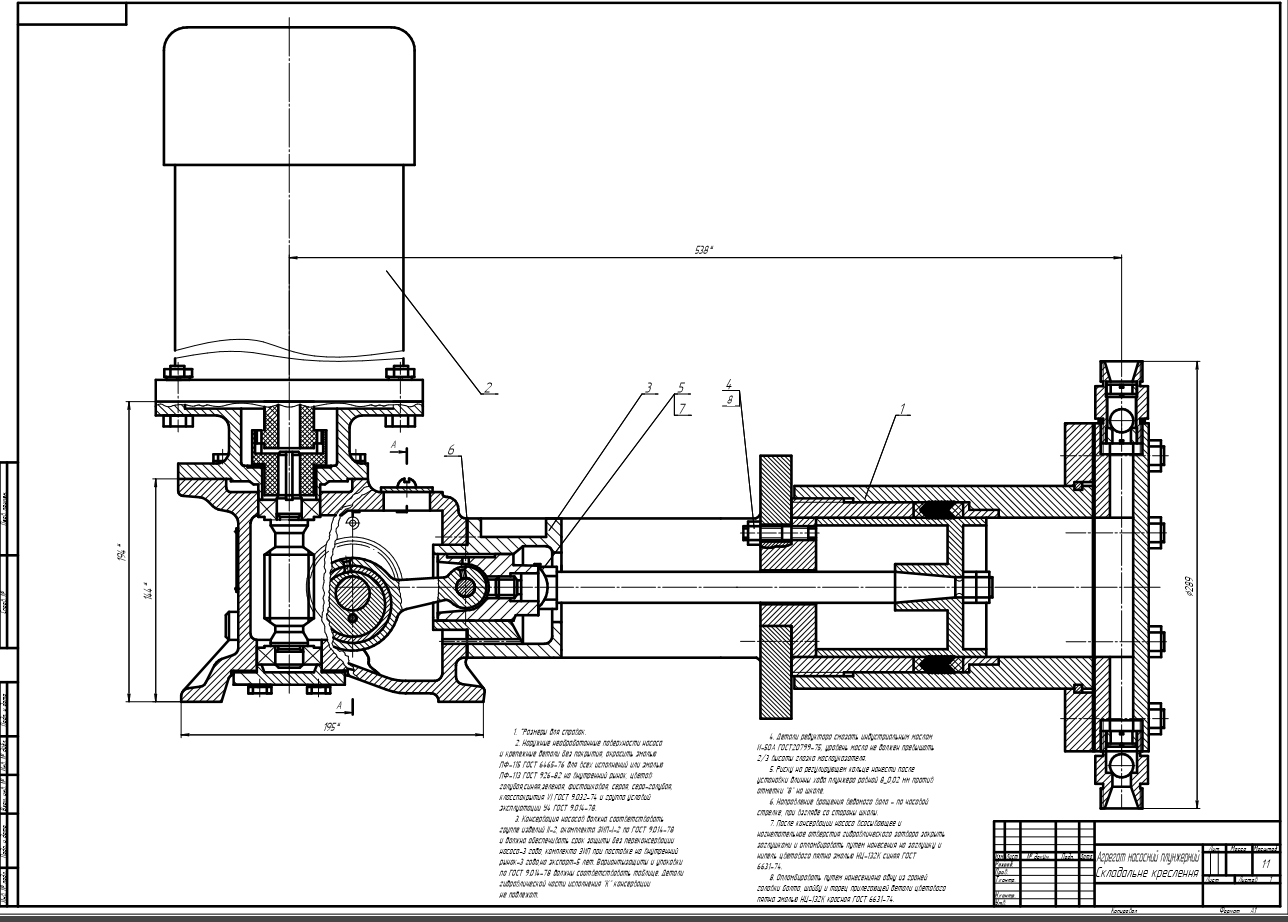

Курсовой проект содержит пояснительную записку с расчетами, спецификации, чертежи: агрегат насосный плунжерный А1 (СБ); гидравлическая часть А1 (СБ); Проточная часть А1 (СБ); Деталировка(грундбукса, ограничитель подъема, клапан всасывающий, клапан нагнетательный, седло, цилиндр, шток, крышка клапанов, корпус клапанов).

Насос плунжерный - объемный насос, вытесняющим органом которого есть плунжер, что отличается от поршня меньшим диаметром, благодаря чему можно достичь высшего напора при меньшей подаче.
