Проектирование радиально-поршневого насоса с цапфенным распределением

Самарский университет
Кафедра автоматических систем энергетических установок
Курсовой проект по дисциплине "Объёмный гидропривод"
На тему: "ПРОЕКТИРОВАНИЕ РАДИАЛЬНО-ПОРШНЕВОГО НАСОСА С ЦАПФЕННЫМ РАСПРЕДЕЛЕНИЕМ"
Самара 2018

Исходные данные радиально-поршневая гидромашина: рабочее давление 20 МПа, номинальная частота вращения 1500 об/мин, объёмный КПД 0.86, гидромеханический КПД 0.9, эффективная подача 8 м³/час.

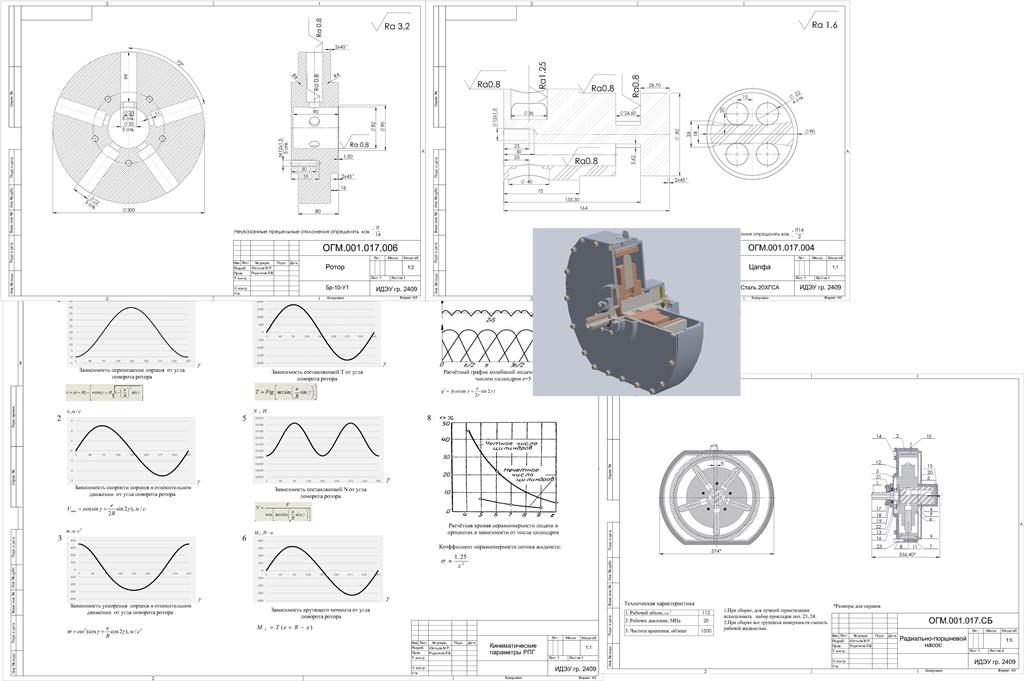

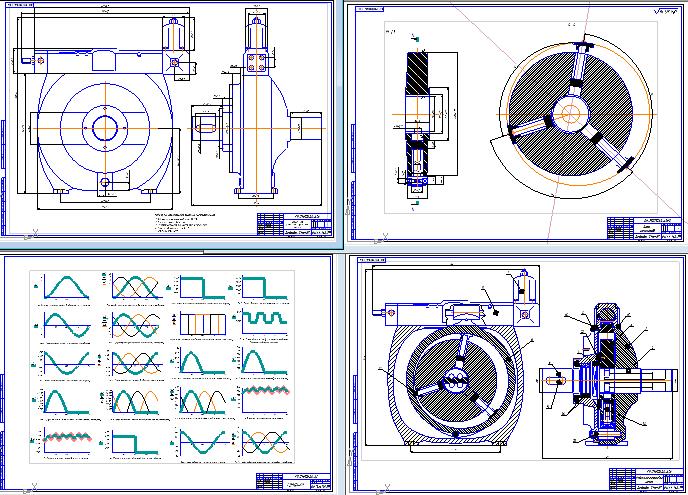

В данной работе были произведены расчёты радиально-поршневого насоса с цапфенным распределением, определены геометрические параметры, необходимые для того, чтобы спроектировать насос. Созданы модель и чертежи в программном комплексе SolidWorks. Рассчитан элемент насоса в пакете ANSYS Workbench 16.2.
Содержание
Введение…………………………………………………………..........................5
1 Конструкция и принцип действия радиально-поршневого насоса................6
2 Расчёт основных параметров радиально-поршневого насоса……................8
2.1 Геометрические параметры радиально-поршневого насоса……....8
2.2 Определение равнодействующей NP сил, нагружающих ротор.....12
2.3 Определение прогиба распределительной цапфы……………........13
2.4 Определение мощности и момента для приводного двигателя…...14
Заключение………………………………………………………………….....…15
Список использованных источников…………………………………….....….16
Приложение А……………………………………………………………….......17
