Радиально поршневой высокомоментный гидромотор одноковшового экскаватора

Белорусский национальный технический Университет
Кафедра гидравлики
Курсовой проект по дисциплине «Объемные гдромашины»
На тему «Радиально поршневой высокомоментный гидромотор одноковшового экскаватора»
Минск 2015

В данном проекте разрабатывал конструкцию радиально поршневой высокомоментного гидромотора одноковшового экскаватора. По рузультатам расчета был построекн чертеж радиально поршневой высокомоментного гидромотора
одноковшового экскаватора.
Техническая характеристика:
частота вращения выходного вала, мин - 960
рабочий обьем, см3 - 320
номинальное давление, МПа - 16
Крутящий момент Мкр, Нм -664,9

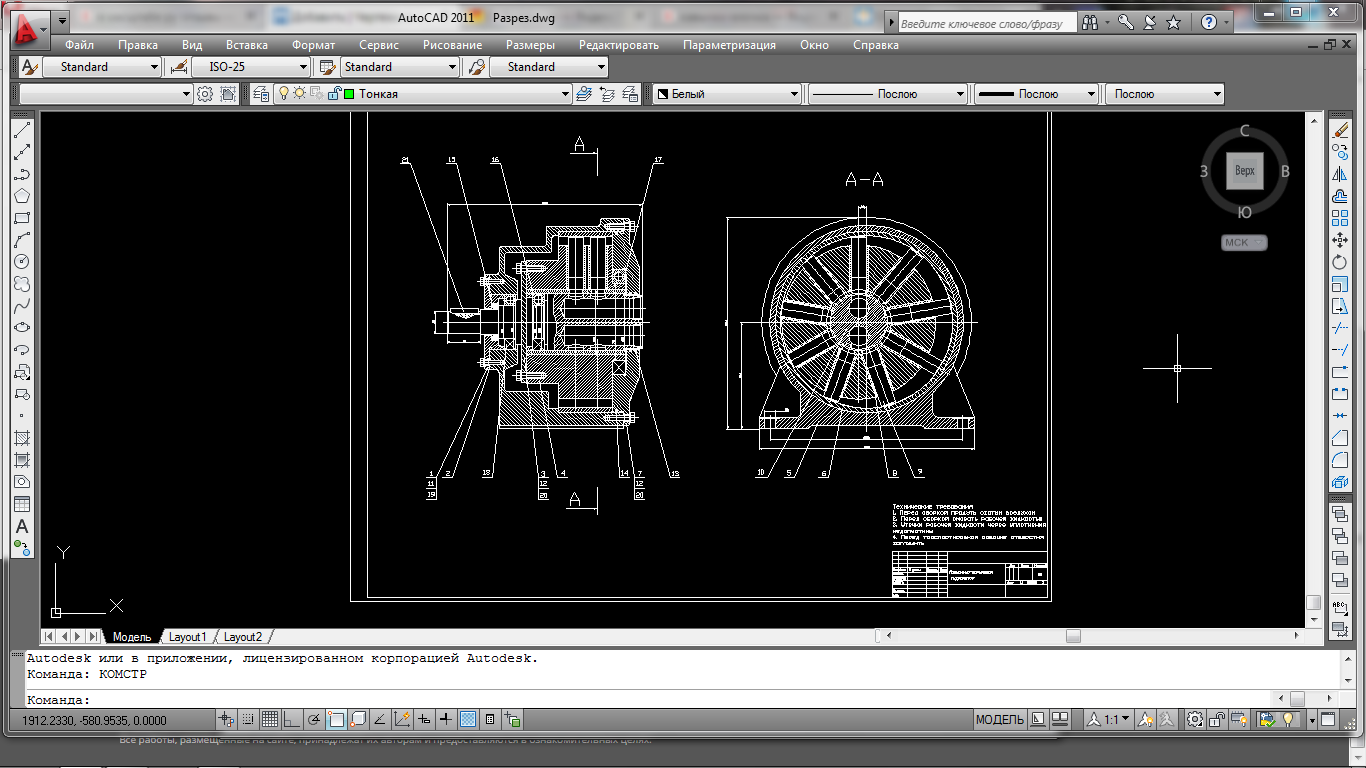

Состав: Вид общий (ВО), Разрез, Деталь (распределительная цапфа), ПЗ Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Радиально поршневой высокомоментный гидромотор одноковшового экскаватора

Радиально пошневой высокомоментный гидромотор одноковшового экскаватора\деталировка.dwg
Радиально пошневой высокомоментный гидромотор одноковшового экскаватора\общий вид.dwg
Радиально пошневой высокомоментный гидромотор одноковшового экскаватора\Радиально пошневой высокомоментный гидромотор одноковшового э
Радиально пошневой высокомоментный гидромотор одноковшового экскаватора\Разрез.dwg
Радиально пошневой высокомоментный гидромотор одноковшового экскаватора
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
