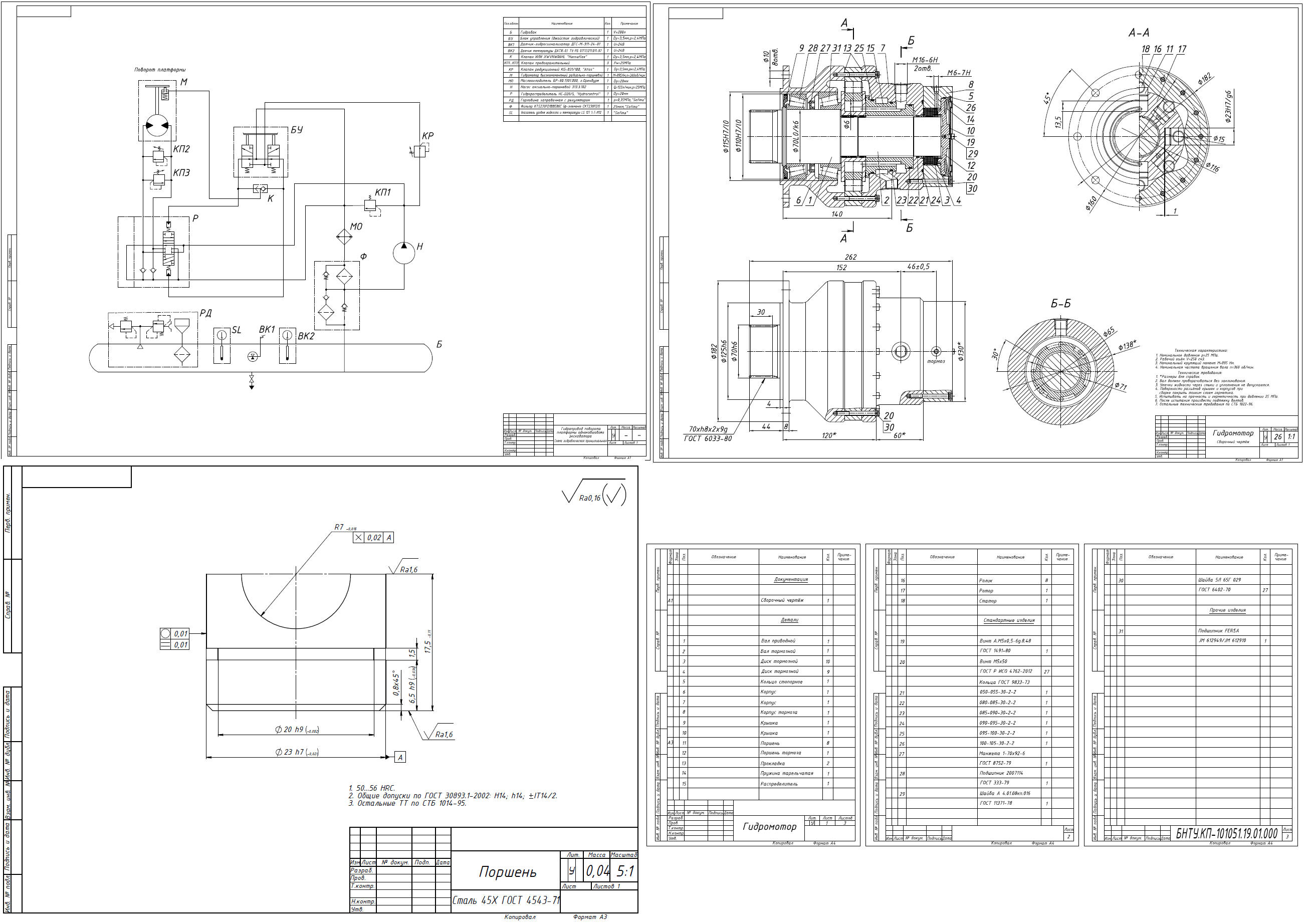

Высокомоментный однорядный радиально-поршневой гидромотор привода поворота платформы одноковшового экскаватора

Белорусский национальный технический университет.
Кафедра - гидропневмоавтоматика и гидропневмопривод.
Курсовой проект по дисциплине "Объёмные гидро-пневмомашины и передачи".
НА тему: Высокомоментный однорядный нерегулируемый радиально-поршневой гидромотор привода поворота платформы одноковшового экскаватора.
Минск 2022.

Аналог экскаватора - Одноковшовый гусеничный экскаватор «ЭО-3223».
Аналог конструкции гидромотора - Poclain Hydraulics типа МР-450.
Исходные данные для расчёта гидромотора:
- номинальное давление в гидросистеме: p=25 МПа;
- номинальный момент на валу гидромотора: M=865 Нм;
- номинальная частота вращения вала n=360 об/мин.
Результат: рабочий объём гидромотора V0=250 см3.

СОДЕРЖАНИЕ

Введение……………………………………………………………........... 6
1 Описание гидравлической схемы. Описание режимов работы привода и разрабатываемой гидромашины……………………………………………... 8
2 Обзор и анализ конструкций аналогичных гидромашин……............. 12
3 Обоснование конструкции и выходных параметров проектируемой гидромашины……………………………………………………………………. 20
4 Расчёт внутренних параметров гидромашины……………………...... 22
5 Прочностной расчёт деталей гидромашины…………………….......... 30
6 Выбор стандартных элементов конструкции и посадок основных со-единений……………………................................................................................. 32
Заключение……………………………………………………….............. 36
Список использованных источников………………................................ 37
Приложения……………………………………………………................. 38
