КОМПАС 3D 18

Расчет гидросистемы

Омский государственный технический университет
Машиностроительный институт
Кафедра: «Металлорежущие станки и инструменты»
Расчетно-графическая работа
по дисциплине: «Гидропневмопривод»
Омск 2018

Система имеет следующие исходные данные:
Нагрузка М = 10 Н*м;
Скорость перемещения стола V_c=0,04 м/с;
Шаг винта t_xв=2 мм

Содержание

1. Введение………………………………………………………………...4
2. Исходная схема и данные………………………………………………5
3. Описание работы гидросхемы…………………………………………6
4. Расчет рабочей подачи………………………………………………….7
5. Подбор элементов гидросистемы……………………………………....7
6. Используемая литература………...……………………………………..20

Состав: Чертёж гидропанели (РЧ),Пояснительная записка Язык документа

Софт: КОМПАС-3D 17.1

Просмотр файлов
Пояснительная записка.docx

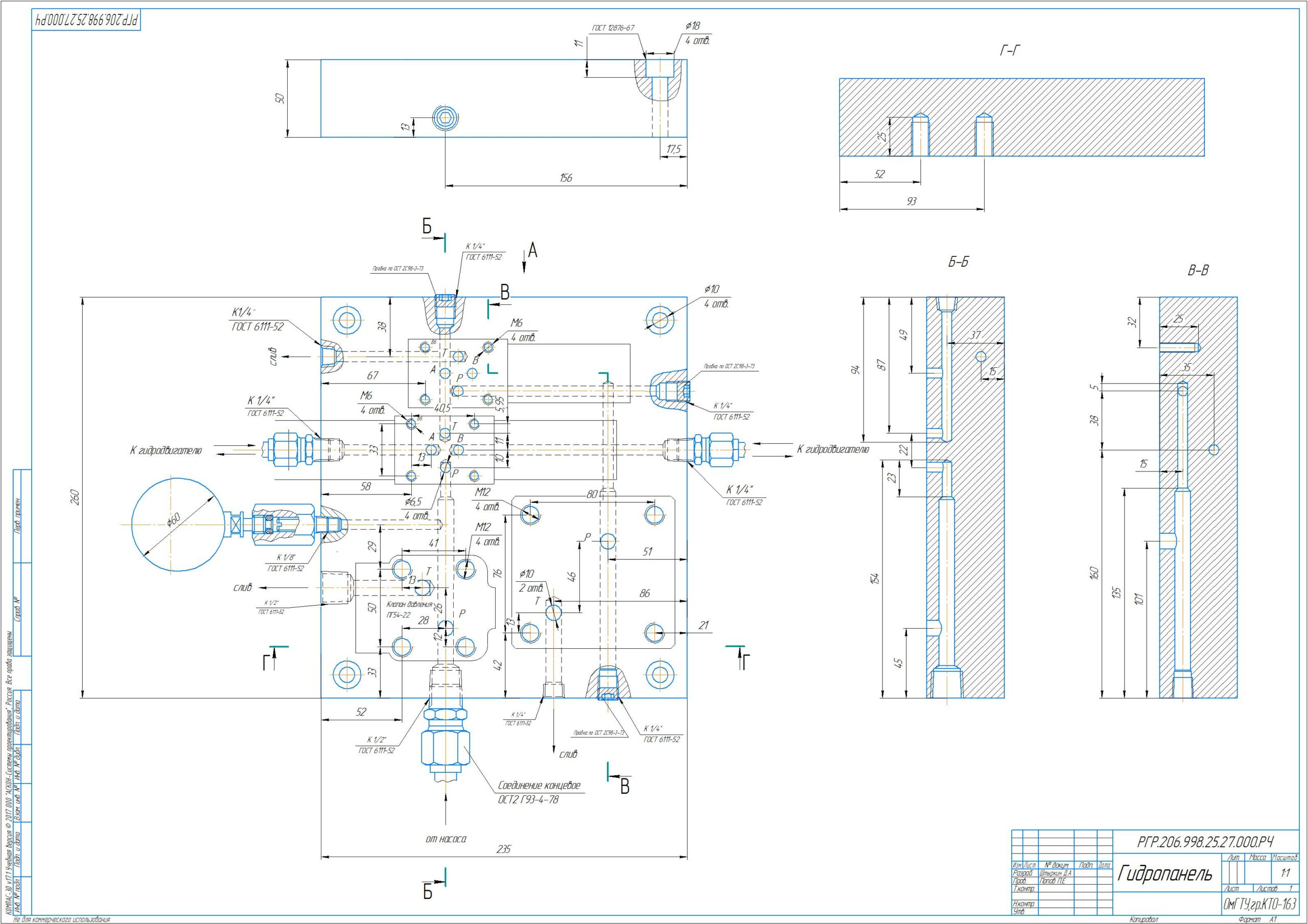

Чертеж гидропанели.cdw
