Омский государственный технический универсистет (ОмГТУ)
Кафедра "Металлорежущие станки и инструменты"
Курсовой проект по дисциплине "Гидропневмопривод"
На тему "Проектирование гидропанели"
Омск 2018

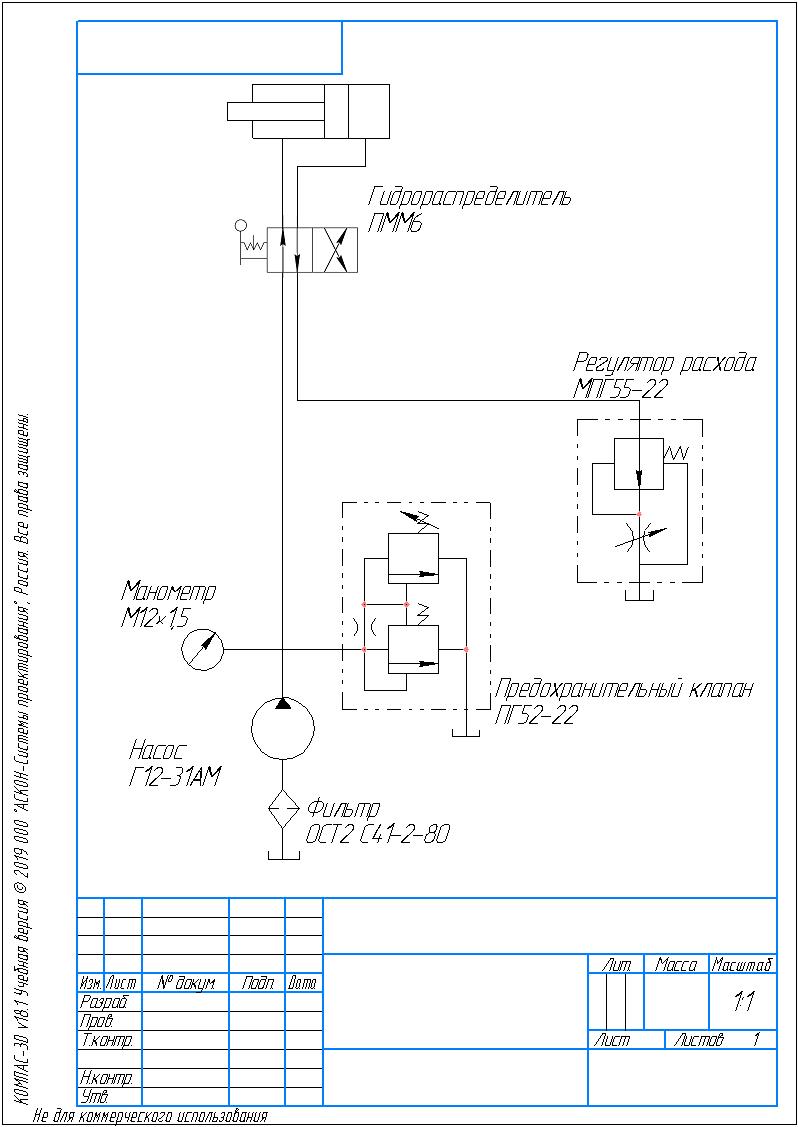

Исходные данные: схема гидросистемы
Нагрузка 600 кг
Рабочая подача 400 см/мин
Скорость быстрого подвода 200 см/мин
Диаметр поршня 70 мм
Диаметр штока 35 мм
В данной расчётной графической работе рассчитывается общий расход гидросистемы, изображённой на схеме (рис. 1.) и разрабатывается гидропанель. По начальным данным рассчитываться расход рабочей жидкости (л/мин) для схемы (рис. 1.), после расчётной части, по полученным данным подобрано оборудование, которое соответствует нашему номинальному расходу рабочей жидкости, давлению и т.д. По полученным параметрам, разработана гидропанель. Чертёж гидропанели выполнен на листе формата А1 в масштабе (1:1).
Содержание:
Введение……………………………………………………………………2
1. Исходная система и данные………………………………………………3
2. Расчет рабочей подачи…………………………………………………….4
3. Подбор элементов гидросистемы………………………………..….…....4
3.1. Насос…………………………………………………………………….5
3.2. Фильтр…………………………………………………………………..6
3.3. Манометр……………………………………………………………….7
3.4. Гидрораспеределитель…………………………………………………9
3.5. Предохранительный клапан…………………………………………..12
3.6. Регулятор расхода……………………………………………………..13
Заключение…………………………………………………………………...15
Список литературы…………………………………………………………..16
