Проектирование гидропанели нагрузка = 2400 кг

Омский государственный технический универсистет (ОмГТУ)
Кафедра "Металлорежущие станки и инструменты"
Курсовой проект по дисциплине "Гидропневмопривод"
На тему "Проектирование гидропанели"
Омск 2018

Исходные данные: схема гидросистемы

Нагрузка, R = 2400 кг
Рабочая подача, Q = 0,012 м/с
Скорость быстр. подвода, V = 18 см/мин
Диаметр полости, D_п = 20 см
Диаметр штока, d_шт = 14 см

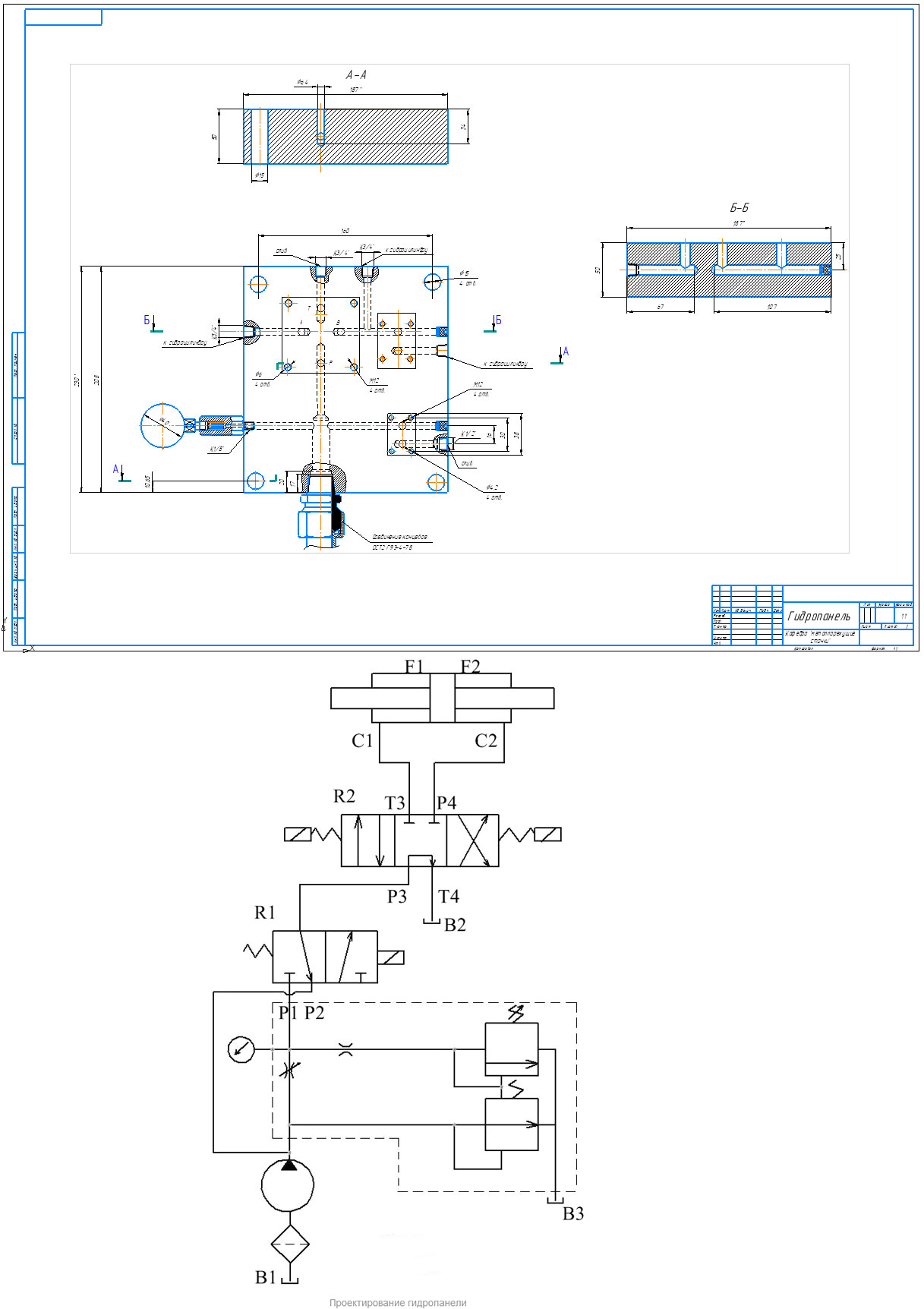

В данной расчётной графической работе рассчитывается общий расход гидросистемы, изображённой на схеме (рис. 1.) и разрабатывается гидропанель. По начальным данным рассчитываться расход рабочей жидкости (л/мин) для схемы (рис. 1.), после расчётной части, по полученным данным подобрано оборудование, которое соответствует нашему номинальному расходу рабочей жидкости, давлению и т.д. По полученным параметрам, разработана гидропанель. Чертёж гидропанели выполнен на листе формата А1 в масштабе (1:1).

Содержание
Введение…………………………………………………………………….3
1. Исходная система и данные……………………………………………….4
2. Описание работы гидросистемы…………………………………………..5
3. Расчет рабочей подачи…………………………………………………….6
4. Подбор элементов гидросистемы………………………………..….….....6
5. Заключение………………………………………………………………..14
6. Список литературы……………………………………………………….15
