Проектирование гидропанели скорость движения стола 0.05 м/с
Омский государственный технический университет
Машиностроительный институт
Расчётно-графическая работа по дисциплине "Гидропневмопривод"
На тему: "Проектирование гидропанели"
Омск 2019

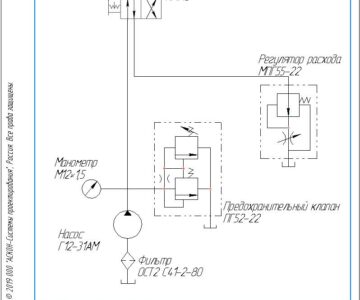

Исходные данные: схема гидросистемы, момент на валу 20 Н*м, шаг винта 3 мм, скорость движения стола 0.05 м/с
В данной расчётной графической работе проектируется гидропанель для гидросистемы.

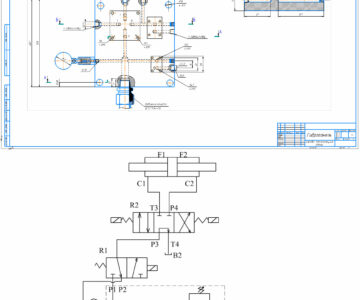

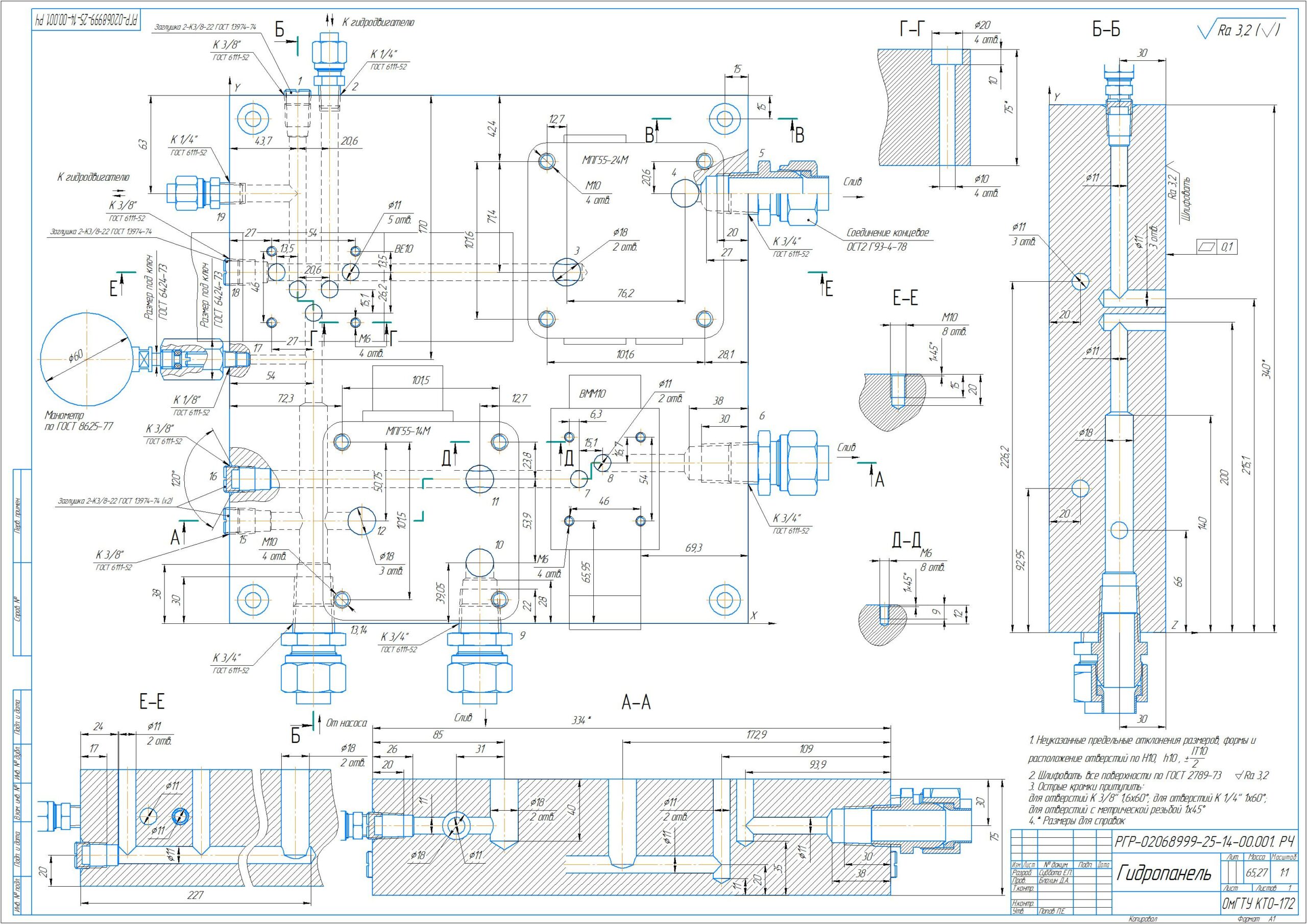

Графическая часть содержит разработанный чертёж гидропанели.
Содержание
Схема гидропанели 2
Введение 3
Расчёт расхода и давления рабочей жидкости гидросистемы 4
Цикл движения жидкости 5
Подбор гидроаппаратуры 6
Заключение 20
Список литературы 21
Состав: Гидропанель (чертёж), координаты расположения отверстий каналов (таблица), ПЗ
Софт: КОМПАС-3D 17 SP2
