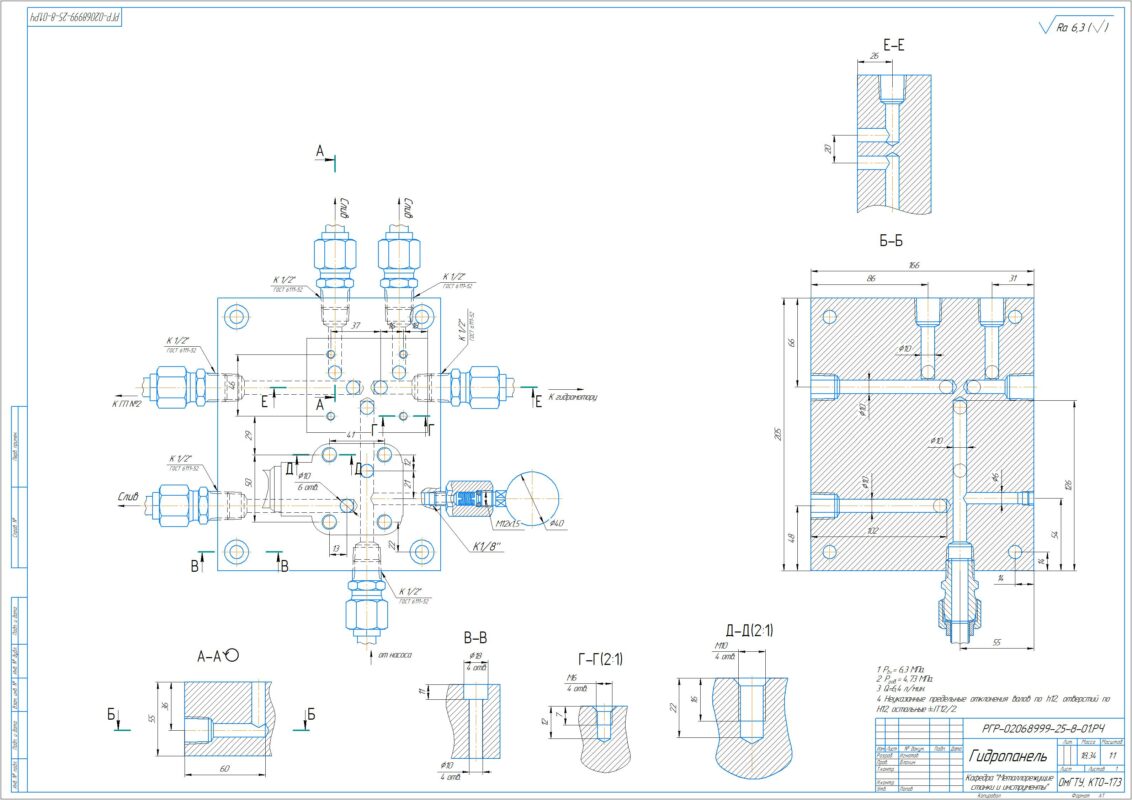

Гидропанель

Омский государственный технический университет
Кафедра "Металлорежущие станки и инструменты"
Расчетно-графическая работа "Гидропневмопривод"
На тему "Проектирование гидропанели"

Гидравлические системы широко применяют в современном гидравлическом оборудовании и технологических установках. Простейший гидропривод, как совокупность устройств, предназначенная для передачи механической энергии и преобразования движения за счет гидростатического напора жидкости.
Система имеет следующие исходные данные:
Нагрузка М = 25 Н*м;
Скорость V_c=0,5 м/с;
Рейка с модулем m=4 мм
z=15

Содержание

1. Введение………………………………………………………………...3
2. Исходная схема и данные………………………………………………4
3. Описание работы гидросхемы…………………………………………5
4. Расчет номинальной подачи ………………………………………….5
5. Подбор элементов гидросистемы…………………………………….6
6. Проектирование гидропанели…………………………………………16
7. Вывод……………………………………………………………………16
8. Список использованной литературы………………………………….17

Состав: Гидропанель, ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:
Гидропневмопривод_ПЗ.docx
Гидропанель.cdw
