Расчёт гидропривода поперечно-строгального станка модели 7307Д

Брестский государственный технический университет
Кафедра машиностроения
Курсовой проект по дисциплине "Гидро- и пневмопривод технологического оборудования"
На тему "Расчёт гидропривода поперечно-строгального станка модели 7307Д"
Брест 2017

Исходные данные: Строгальный станок модели 7307Д - металлорежущий станок для обработки строгальными резцами горизонтальных, вертикальных и наклонных поверхностей с прямолинейными образующими.

В металлообрабатывающих станках гидроприводы используются в механизмах подач, смены инструмента, зажима, копировальных суппортах, устройствах для транспортирования, уравновешивания, разгрузки, фиксации, переключения зубчатых колёс, блокировок, поворота столов и т. п.

Содержание
Техническое задание
Введение
1. Описание металлообрабатывающего оборудования и его функциональное назначение

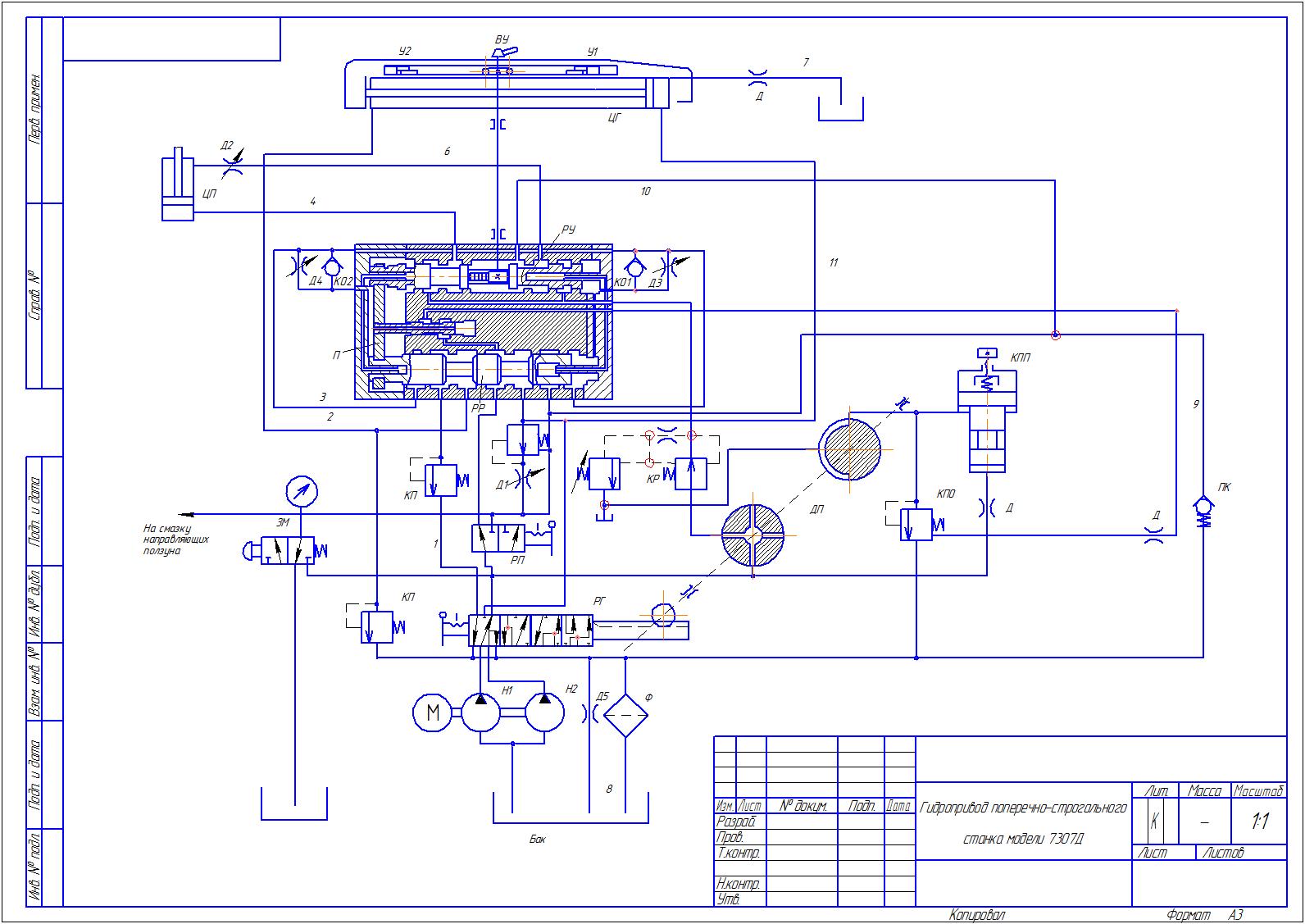

2. Описание гидравлической схемы металлообрабатывающего станка
3. Выбор рабочей жидкости
4. Выбор и обоснование номинального давления в гидросистеме…………...
5. Определение основных параметров и выбор гидродвигателей …………
6. Выбор гидроаппаратов управления и регулирования
7. Выбор трубопроводов
8. Расчёт потерь давления в гидроприводе
9. Определение основных параметров и выбор насоса……………………….
10. Определение общего К.П.Д. и теплового режима работы гидросистемы
Приложение
Список используемых источников……………………………………………..

Состав: Гидропривод поперечно-строгального станка модели 7307Д Язык документа
