Суппорт поперечно-строгального станка

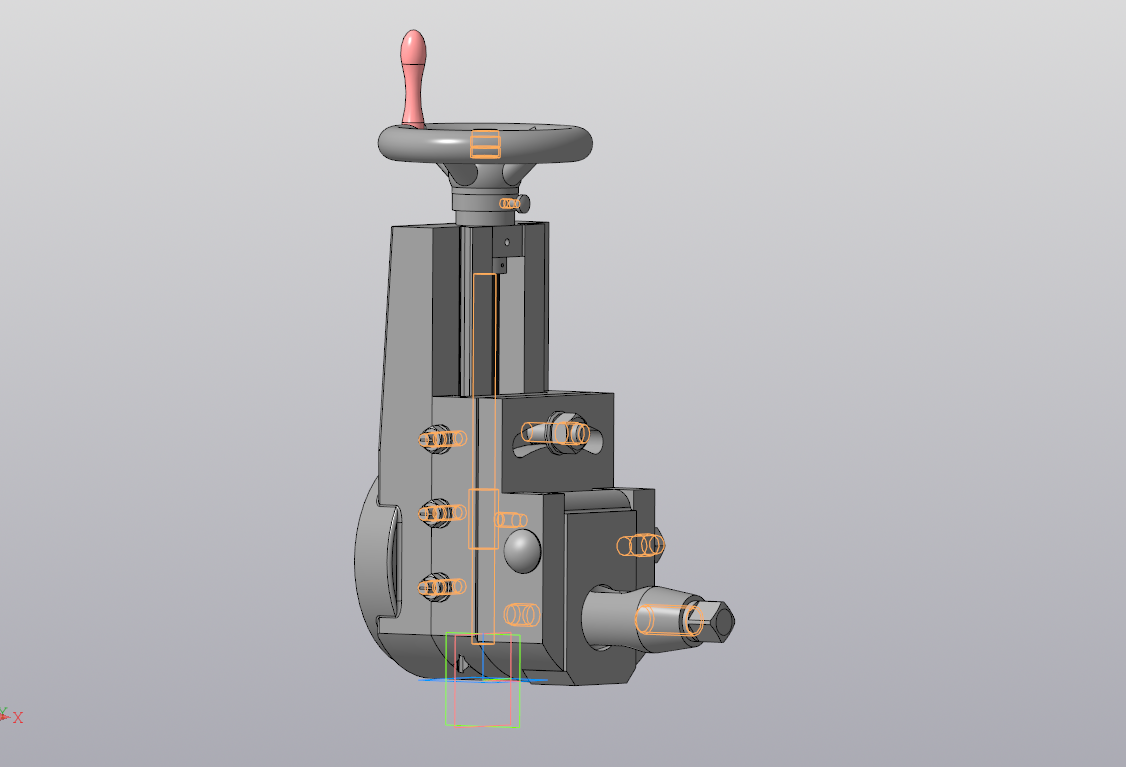

Чертеж суппорт поперечно-строгального станка и 3D
В суппорте закрепляется резец, который при резании преодолевает значительные усилия. От его жесткости в значительной мере зависит качество обработанной поверхности. Поэтому суппорт должен быть достаточно жестко закреплен на несущем его ползуне и иметь устройства для прочного крепления резца. Кроме этого, устройство суппорта обеспечивает подачу резца при строгании вертикальных и наклонных плоскостей.

Состав: 3D Сборка, Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 18.1

Сайт: www

Файлы:
СБОРКА/~$ин _ БМА311.001077.010.m3~
СБОРКА/~$йка ходовая _ БМА311.001077.007.m3~
СБОРКА/~$нт ходовой _ БМА311.001077.002.m3~
СБОРКА/~$нт-стопор _ БМА311.001077.004.m3~
СБОРКА/Винт ходовой _ БМА311.001077.002.cdw
СБОРКА/Винт ходовой _ БМА311.001077.002.m3d
СБОРКА/Винт-стопор _ БМА311.001077.004.m3d
СБОРКА/Гайка ходовая _ БМА311.001077.007.m3d
СБОРКА/Клин _ БМА311.001077.010.m3d
СБОРКА/Колодка поворотная _ БМА311.001077.006.m3d
СБОРКА/Кольцо _ БМА311.001077.012.m3d
СБОРКА/Кольцо-нониус _ БМА311.001077.005.cdw
СБОРКА/Кольцо-нониус _ БМА311.001077.005.m3d
СБОРКА/Корпус _ БМА311.001077.001.m3d
СБОРКА/Маховик _ БМА311.001077.003.m3d
СБОРКА/Планка откидная _ БМА311.001077.008.cdw
СБОРКА/Планка откидная _ БМА311.001077.008.m3d
СБОРКА/Ручка _ БМА311.001077.013.m3d

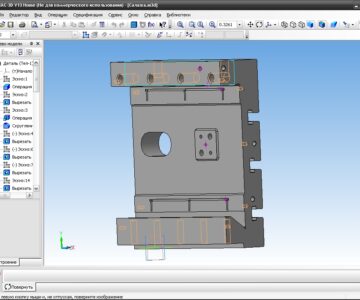

СБОРКА/Салазки _ БМА311.001077.011.m3d
СБОРКА/Солдатик _ БМА311.001077.009.m3d
СБОРКА/Суппорт поперечно- строгального станка _ БМА311.001077.000.spw
СБОРКА/Суппорт поперечно- строгального станка. Сборочный чертеж _ БМА311.001077.000СБ.cdw
СБОРКА/Суппорт поперечно- строгального станка. Чертеж общего вида _ БМА311.001077.000ВО.cdw
СБОРКА/Суппорт поперечно-строгального станка _ БМА311.001077.000.a3d
СБОРКА
