Проектирование поперечно-строгального станка с качающейся кулисой

Полоцкий государственный университет
Кафедра машиностроительного производства
Курсовой проект по дисциплине "ТМиМ"
На тему: "Проектирование поперечно-строгального станка с качающейся кулисой"

Размеры заготовки (обрабатываемые размеры)
длина lд [м] 0,55
ширина h [м] 0.3
прочие а [м] 0.15
Производительность Пр [двойных ходов резца/мин] 30
Средняя скорость рабочего хода 30
Максимальное технологическое усилие FТmax [кН] 1,8
Поперечная подача заготовки Δh [м] 0.0005

В данной работе рассматривается поперечно –строгальный станок предназначеный для строгания поверхностей, который относится к металлорежущим станкам для обработки плоских и фасонных поверхностей.

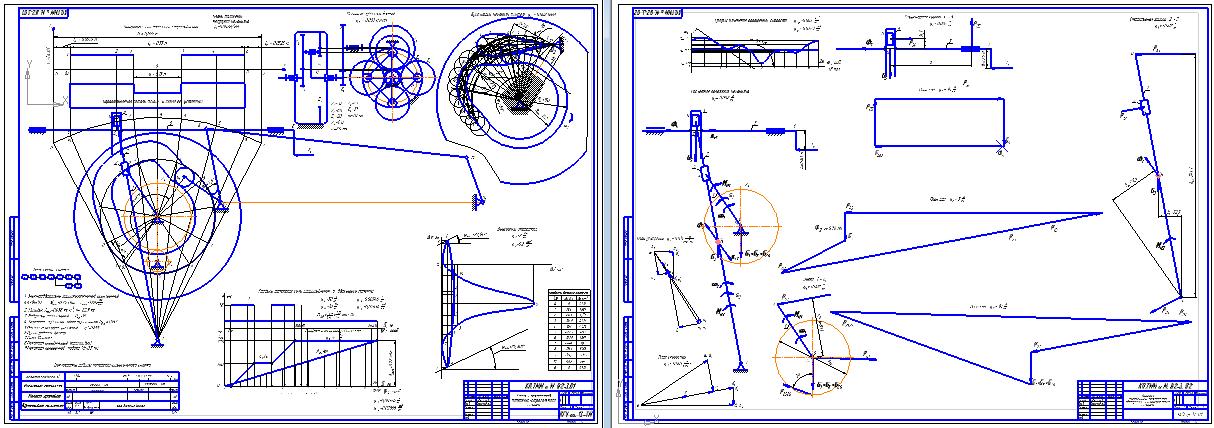

Состав: несущий механизм (план положений), диаграмма энергомасс, графики нагрузок, циклограмма механизма, блок схема станка, циклограмма работы механизмов станка, профилирование кулачка,расчетное положение механизма,план ускорений, ПЗ

Содержание.
стр.
Задание…………………………………………………………………………………....3
Введение …………………………………………………………………........................4
1. Технико-экономическое обоснование выбора схемы станка………............................5
1.1. Описание прототипа…...………………………………………………………5
1.2. Пояснение к выбору структуры станка…………............................................6
1.3. Оценка энергопотребления станка..................................................................7
2. Определение параметров схемы станка..........................................................................8
2.1. Расчет привода………………………………………………………................8
2.1.1.Выбор электропривода и вида понижающей передачи………........8
2.1.2.Синтез зубчатых механизмов……………………………………......9
2.2. Выбор и синтез несущего механизма………………………………..............11
2.3. Синтез механизма поперечной подачи стола..…………………..................13
2.3.1.Синтез кулачкового механизма………………………………….....14
2.3.2.Проектирование винтового и храпового механизмов ………........17
2.4. Динамический синтез станка…………...........................................................18
2.4.1.Расчет массы и моментов инерции звеньев механизмов……........19
2.4.2.Расчет приведенных моментов ………………………………….....21
2.4.3.Определение расхода материалов и энергии при запуске станка..27
3. Исследование схемы станка…………………………………………………………...28
3.1. Исследование установившегося движения станка…………………………28
3.2. Определение реакций в кинематических парах станка……………............29
3.2.1.Определение ускорений……………………………………………29
3.2.2. Расчет сил инерции………………………………………………...32
3.2.3. Определение реакций в кинематических парах…………….........32
3.3. Определение мгновенного к.п.д., оценка интенсивности износа
кинематических пар..............................................................................………33
4. Краткие выводы и результаты..................................…………………………………..35
Литература……………. ……………………………......................................................35

Состав: Технико-экономическое обоснование выбора схемы станка 1.1. Описание прототипа 1.2. Пояснение к выбору структуры станка 1.3. Оценка энергопотребления станка 2. Определение параметров схемы станка 2.1. Расчет привода 2.1.1.Выбор электропривода и вида понижающей передачи 2.1.2.Синтез зубчатых механизмов 2.2. Выбор и синтез несущего механизма 2.3. Синтез механизма поперечной подачи стола 2.3.1.Синтез кулачкового механизма 2.3.2.Проектирование винтового и храпового механизмов 2.4. Динамический синтез станка 2.4.1.Расчет массы и моментов инерции звеньев механизмов 2.4.2.Расчет приведенных моментов 2.4.3.Определение расхода материалов и энергии при запуске станка 3. Исследование схемы станка 3.1. Исследование установившегося движения станка 3.2. Определение реакций в кинематических парах станка 3.2.1.Определение ускорений3.2.2. Расчет сил инерции 3.2.3. Определение реакций в кинематических парах 3.3. Определение мгновенного к.п.д., оценка интенсивности износа кинематических пар Язык документа

Софт: КОМПАС-3D 12
