Проектирование и исследование схем механизмов поперечно-строгального станка

Национальная Металлургическая Академия Украины
Кафедра прикладной механики
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: "Проектирование и исследование схем механизмов поперечно-строгального станка"
Днепропетровск 2015

Исходные данные: Средняя скорость рабочего хода, Vpср = 28, Коэф.Обратного хода, кср = 1,6, Ход ползуна: Hmax = 0,35м, Hmin = 0,12м, Передаточное отношение кулисной пары, Uкул = 4,5, Массы звеньев: M3 = 35, M5 = 52, Модули колес: Коробки Mкор = 4,0, Кулисной пары Mкул = 5,0

Состав: Пояснительная записка, Кинематика основного механизма, Синтез зубчатой передачи, Силовой расчет, График моментов, Презентация. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Проектирование и исследование схем механизмов поперечно-строгального станка

Новая папка/

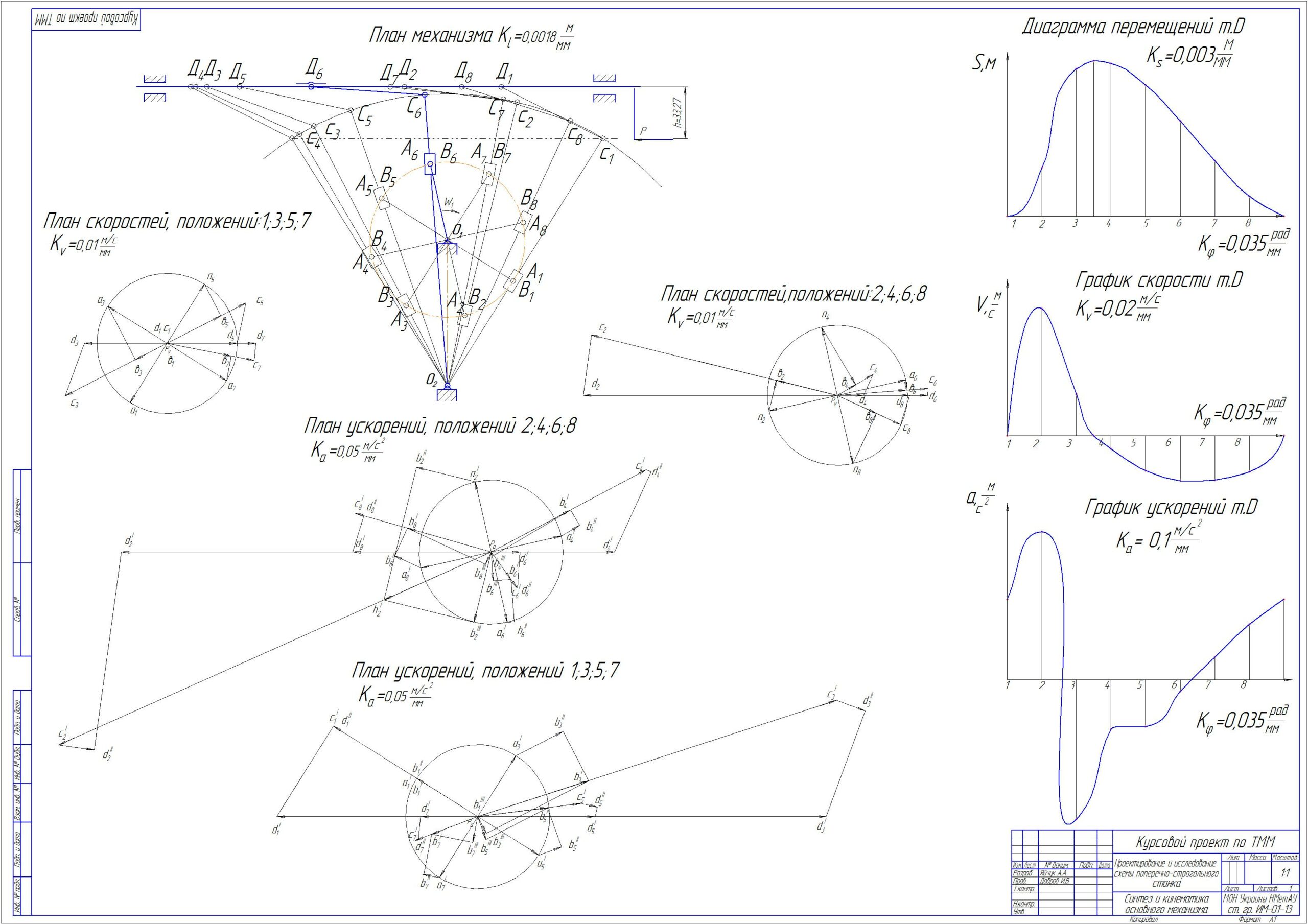

Новая папка/1 лист (кинематика основного механзма).cdw
Новая папка/2 лист (синтез зубчатой передачи).cdw
Новая папка/3 лист (силовой расчет).cdw
Новая папка/4 лист (график моментов).cdw
Новая папка/Презентация строгальный станок.pptx
Новая папка/Расчет курсового.docx
