Расчёт гидропривода шипорезного станка для ящичного шипа «ласточкин хвост»
Вятский государственный университет
Кафедра теплотехники и гидравлики
Курсовая работа по дисциплине «Пневмо и гидропривод»
На тему: Расчёт гидропривода шипорезного станка для ящичного шипа «ласточкин хвост»
Киров 2012
Объект исследования и разработки – гидравлический привод шипорезного станка для ящичного шипа типа «ласточкин хвост».
Цель работы – по заданным требованиям: рассчитать гидропривод, подобрать аппаратуру, найти К.П.Д. гидропривода, произвести тепловой расчет гидропривода.
Произведен расчет гидроцилиндра, выбран насос и гидроаппаратура, рассчитан диаметр трубопровода, определены скорости рабочего и холостого хода, коэффициента полезного действия, а также тепловой расчет гидропривода, построена пьезометрическая линия.
Курсовая работа содержит 2 листа формата А4 графической части. 31 страницу пояснительной записки, содержащей 9 таблиц, 4 рисунка, 4 источника и 1 приложение.

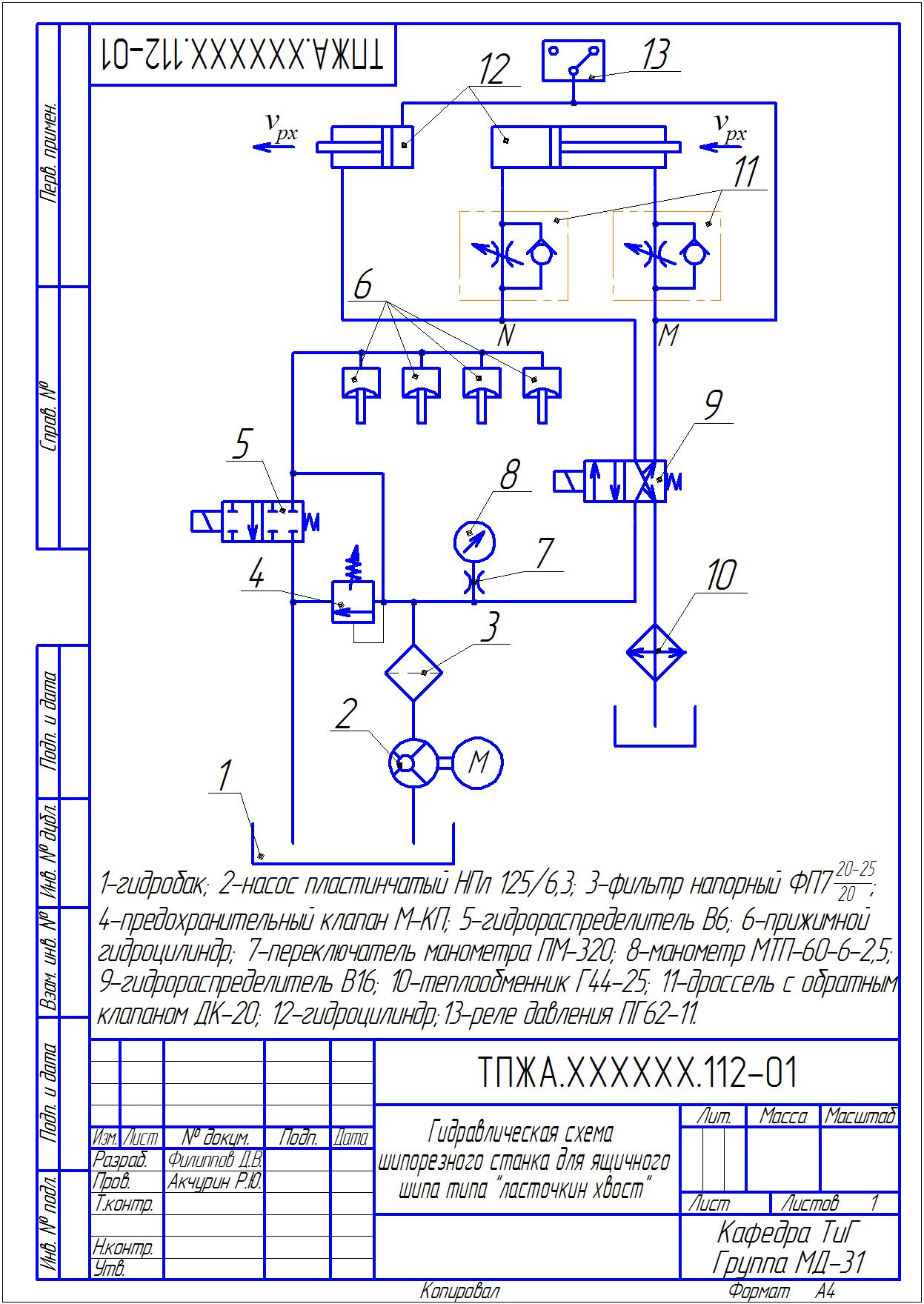

Состав: Титульный лист, Ведомость, Реферат, Содержание, Пояснительная записка, Гидравлическая схема, Пьезометрическая линия.
Софт: КОМПАС-3D 13
