Распределитель Р 160 -3/1-111

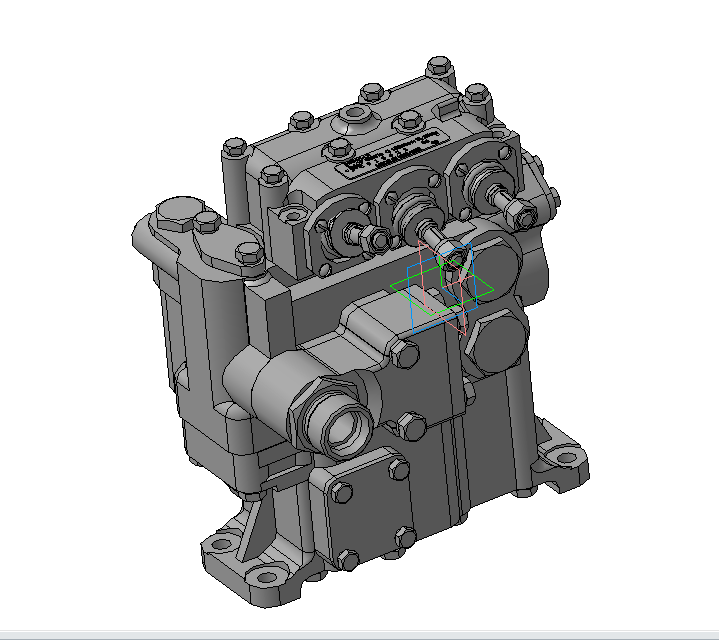

Гидравлический распределитель Р-160 3/1-111 - трёх золотниковый моноблочный гидрораспределитель с закрытым центром ручного управления. Он состоит из распределительного (золотники распределителя), перепускного (перепускной клапан) и предохранительного устройств (предохранительный клапан). Золотники 1-го типа - четырёх позиционные :ОПУСКАНИЕ, НЕЙТРАЛЬНОЕ, ПОДЪЕМ, ПЛАВАЮЩЕЕ. Причем положения НЕЙТРАЛЬНОЕ и ПЛАВАЮЩЕЕ – фиксированные.
Основное применение получил на тракторах производства Челябинского Тракторного Завода - Т-130, Т-170. Предназначен для управления потоком рабочей жидкости в гидравлической системе и распределения ее между различными группами гидроцилиндров, например: для гидроцилиндров передней навесной системы, рыхлителя и т.д. Может применяться на оборудовании общепромышленного назначения (станках, прессах и т.п.)
