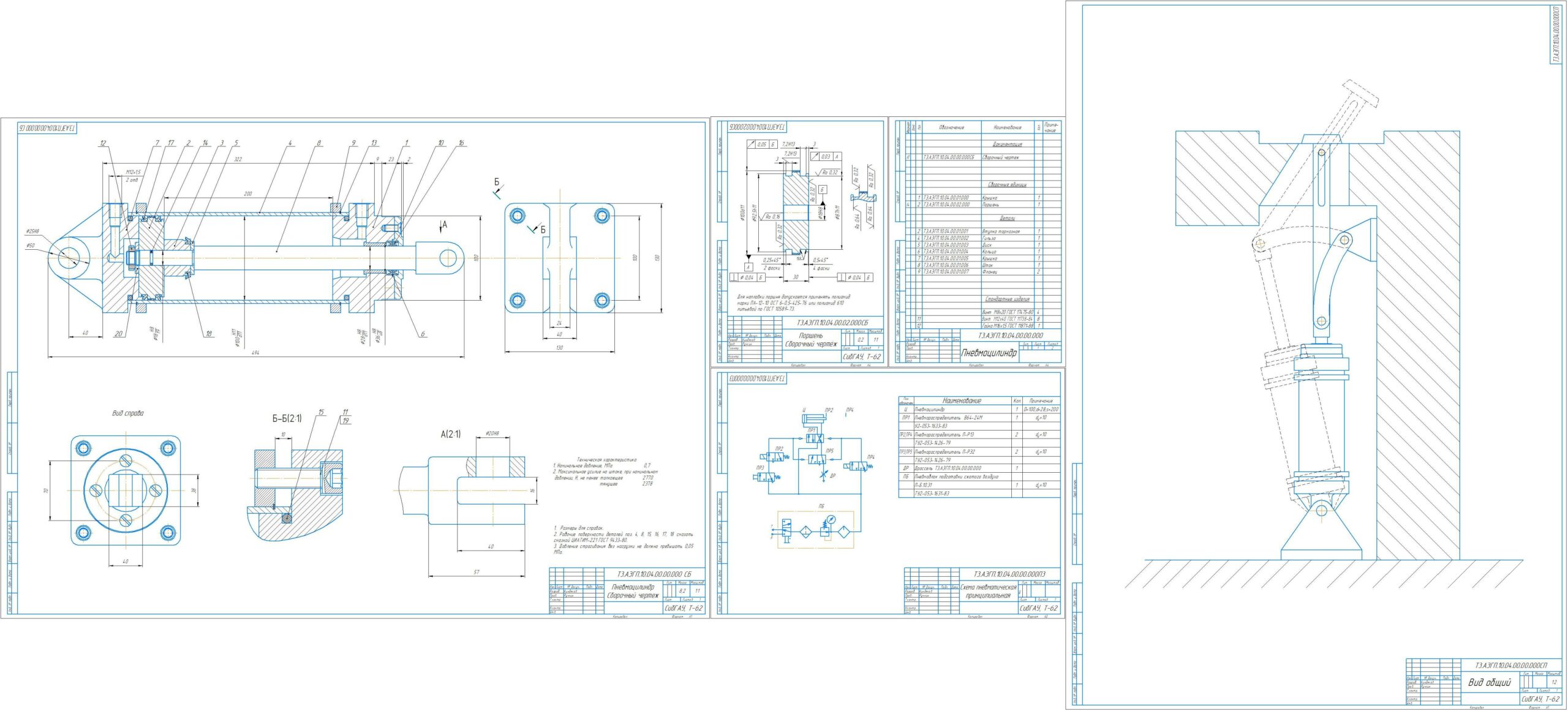

Рассчитать пневмоцилиндр двустороннего действия с односторонним штоком

Федеральное агентство по образованию
Сибирский государственный аэрокосмический университет
им. ак. М.Ф. Решетнева
Кафедра ТМС
Курсовой проект по АЭГП
на тему : Рассчитать пневмоцилиндр двустороннего действия с односторонним штоком
Красноярск, 2010
Исходные данные
Рассчитать пневмоцилиндр двустороннего действия с односторонним што-ком.
Ход 0,2 м
Приведенная масса 1 кг
Средняя скорость
Технологическая нагрузка 0,5 м/с
1,5 кН
Типовая деталь Поршень
Команда на выдвижение штока подается от пневмокнопки.
Возврат штока происходит автоматически после достижения им конеч-ного положения.
Дополнительные условия:
Выдвижение штока возможно только в том случае, если он находится в исходном положении.

Содержание

Исходные данные 3
Введение 4
Патентный поиск 5
1. Энергетический расчет 8
2. Расчет пневмосистемы 11
3. Расчет времени срабатывания привода 17
4. Расчет дросселя 20
Литература 21
