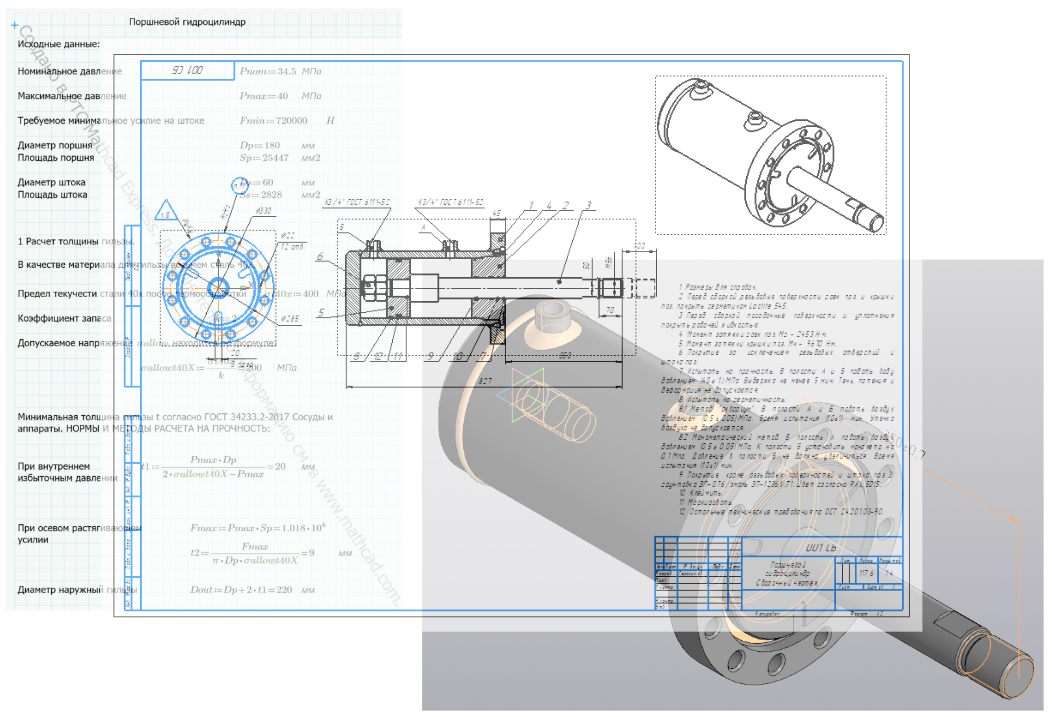

1. Поршневой гидроцилиндр двустороннего действия с односторонним штоком
2. Номинальное давление – 34,5 Мпа
3. Максимальное давление – 40 МПа
4. Минимальное усилие на штоке – 720 кН
5. Диаметр поршня – 180 мм
6. Диаметр штока – 60 мм
7. Способ крепления цилиндра – с передним фланцем, на болтах
8. Наружная резьба на конце штоке М56, длина – 70 мм
9. Ход штока – 100 мм
10. Длина штока (от выхода из фланца) – 350 мм
Расчеты в PTC Mathcad:
1. Толщины гильзы
2. Толщина задней приварной крышки
3. Резьбы передней крышки
4. Толщина фланца
5. Момент затяжки гаек
