Гидроцилиндры одностороннего действия со сплошным штоком ГОСТ 19897-84

Гидроцилиндр одностороннего действия со сплошным штоком по ГОСТ 19897-84 (тип 1 и 2) на номинальное давление 10 МПа - это объемный гидродвигатель, предназначенный для преобразования энергии жидкости в механическую энергию, обеспечивающую поступательное движение.

Техническая характеристика:
1. Максимальное толкающее усилие на штоке, кН 4,7
2. Механический КПД, не менее 0,93
3. Номинальное давление, МПа 10,0
4. Ход поршня, мм 16

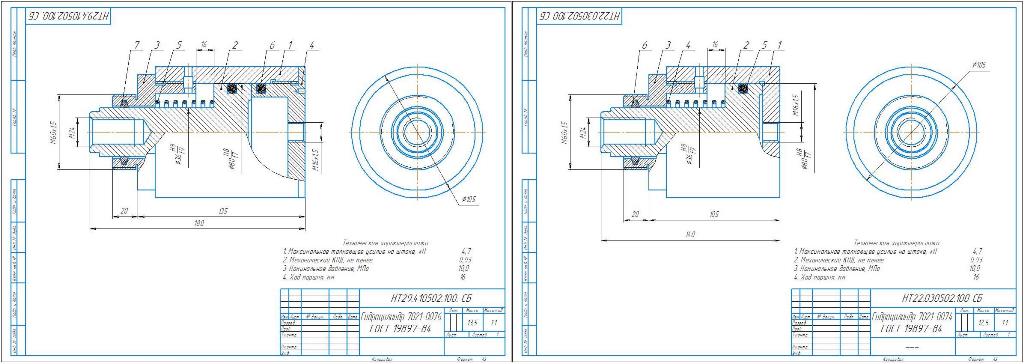

Гидроцилиндры одностороннего действия со сплошным штоком по ГОСТ 19897-84 представлены двумя типами: 1 - без торцевой крышки; 2 - с торцевой резьбовой крышкой.

Конструкция и принцип действия гидроцилиндров (тип 1 и 2) одностороннего действия со сплошным штоком с литературы [Станочные приспособления: Справочник. В 2-х т./Ред. совет: Б.Н. Вардашкин (пред.) и др. - М.: Машиностроение, 1984. - Т.1/Под ред. Б.Н. Вардашкина, А.А. Шатилова,1984.592 с.,ил.].

Состав: Гидроцилиндры одностороннего действия по ГОСТ 19897-84 (тип 1 и 2) (2 СБ), Спецификация (2 листа). Язык документа

Софт: КОМПАС-3D 16

Файлы:
Гідроцилиндр 7021-0074 ГОСТ 19897-84 (тип 1).cdw
Гидроцилиндр 7021-0076 ГОСТ 19897-84 (тип 2).cdw
Спецификация ГЦ 7021-0074 ГОСТ 19897-84 (тип 1).cdw
Спецификация ГЦ 7021-0076 ГОСТ 19897-84 (тип 2).cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Павел
Дата: 2020-04-26
