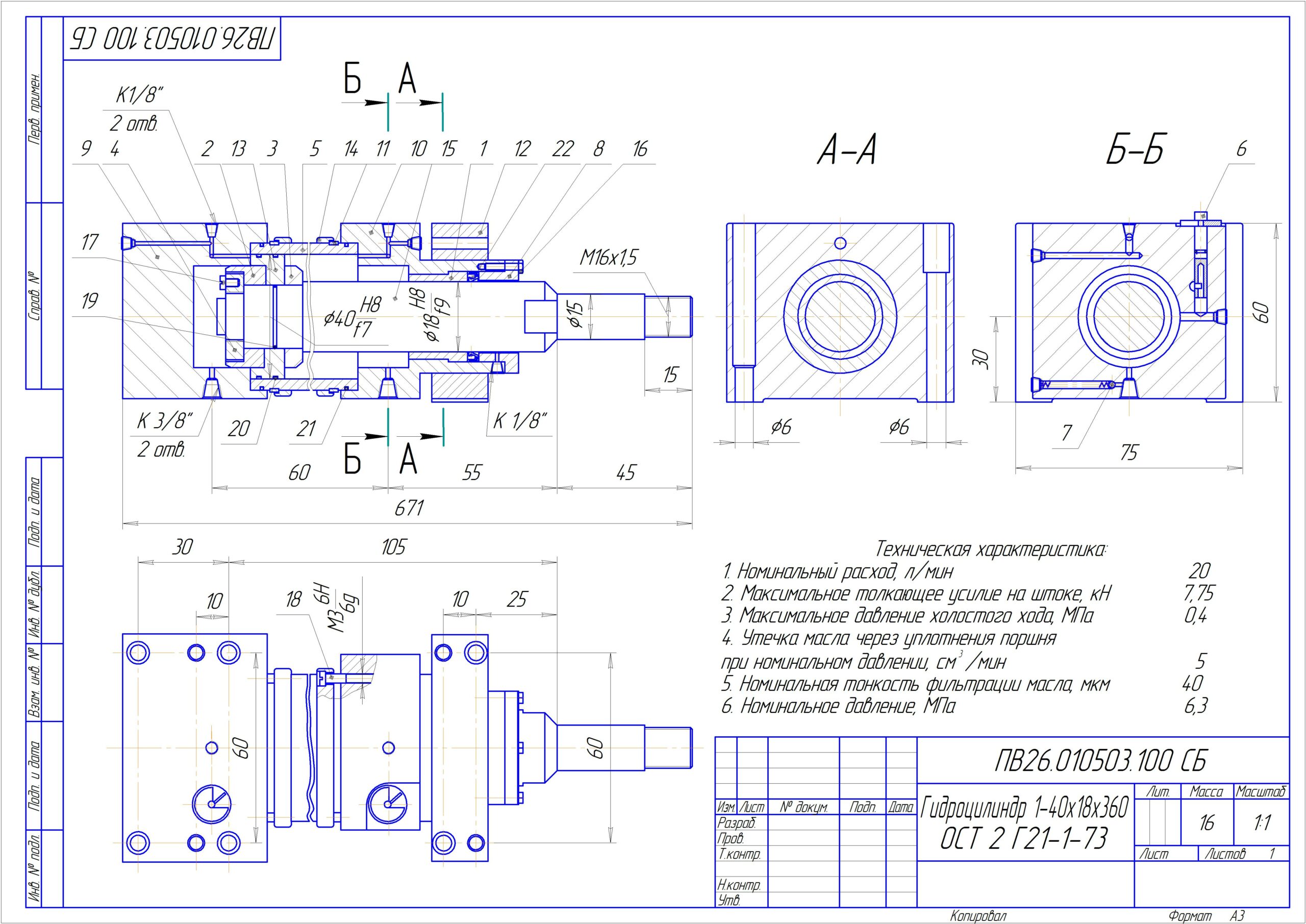

Гидроцилиндр с односторонним штоком по ОСТ 2 Г21-1-73

Гидроцилиндр с односторонним штоком 1-40х18х360 ОСТ 2 Г21-1-73 на номинальное давление 6,3 МПа - это объемный гидродвигатель, предназначенный для преобразования энергии жидкости в механическую энергию, обеспечивающую поступательное движение.

Техническая характеристика:
1. Номинальный расход, л/мин 20
2. Максимальное толкающее усилие на штоке, кН 7,75
3. Максимальное давление холостого хода, МПа 0,4
4. Утечка масла через уплотнения поршня
при номинальном давлении, см/мин 5
5. Номинальная тонкость фильтрации масла, мкм 40
6. Номинальное давление, МПа 6,3
7. Диаметр поршня, мм 40
8. Диаметр штока, мм 18
9. Ход штока, мм 360
10. По способу торможения - без торможения

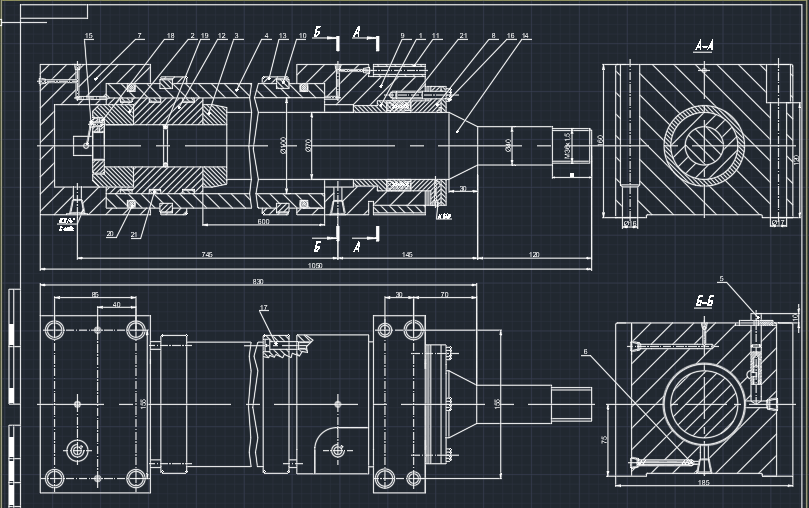

Конструкция и принцип действия гидроцилиндра 1-40х18х360 ОСТ 2 Г21-1-73 с литературы [Свешников В.К., Усов А.А. Станочные гидроприводы. Справочник,- М.Машиностроение, 1982].
