Гидроцилиндры двустороннего действия по ОСТ 22-1417-79

Гидроцилиндры поршневые двустороннего действия общего назначения по ОСТ 22-1417-79 на номинальное давление 10 и 16 МПа - это объемный гидродвигатель, предназначенный для преобразования энергии жидкости в механическую энергию, обеспечивающую поступательное движение.

Данная серия представлена гидроцилиндрами:

1. Техническая характеристика гидроцилиндра 1.10.1.У-50х22х250:
- Номинальное давление, МПа 10,0
- Утечка масла через уплотнения поршня
при номинальном давлении, см/мин 50
- Ход штока,мм 250
- Усилие на штоке, кН:
а) толкающее 196,3
б) тянущее 158,3
- Диаметр поршня, мм 50
- Диаметр штока, мм 22
- Наличие тормозного устройства - имеется

2. Техническая характеристика гидроцилиндра 1.10.1.У-80х36х450:
- Номинальное давление, МПа 10,0
- Утечка масла через уплотнения поршня
при номинальном давлении, см/мин 50
- Ход штока,мм 450
- Усилие на штоке, кН:
а) толкающее 502,4
б) тянущее 400,7
- Диаметр поршня, мм 80
- Диаметр штока, мм 36
- Наличие тормозного устройства - имеется

3. Техническая характеристика гидроцилиндра 1.16.1.У-100х45х630:
- Номинальное давление, МПа 16,0
- Утечка масла через уплотнения поршня
при номинальном давлении, см/мин 100
- Ход штока,мм 630
- Усилие на штоке, кН:
а) толкающее 1256
б) тянущее 1001,7
- Диаметр поршня, мм 100
- Диаметр штока, мм 45
- Наличие тормозного устройства - имеется

Конструкция и принцип действия гидроцилиндров поршневых двустороннего действия общего назначения по ОСТ 22-1417-79 с литературы [Васильченко В.А. Гидравлическое оборудование мобильных машин:
Справочник-М. Машиностроение, 1983.-301с.,ил.].

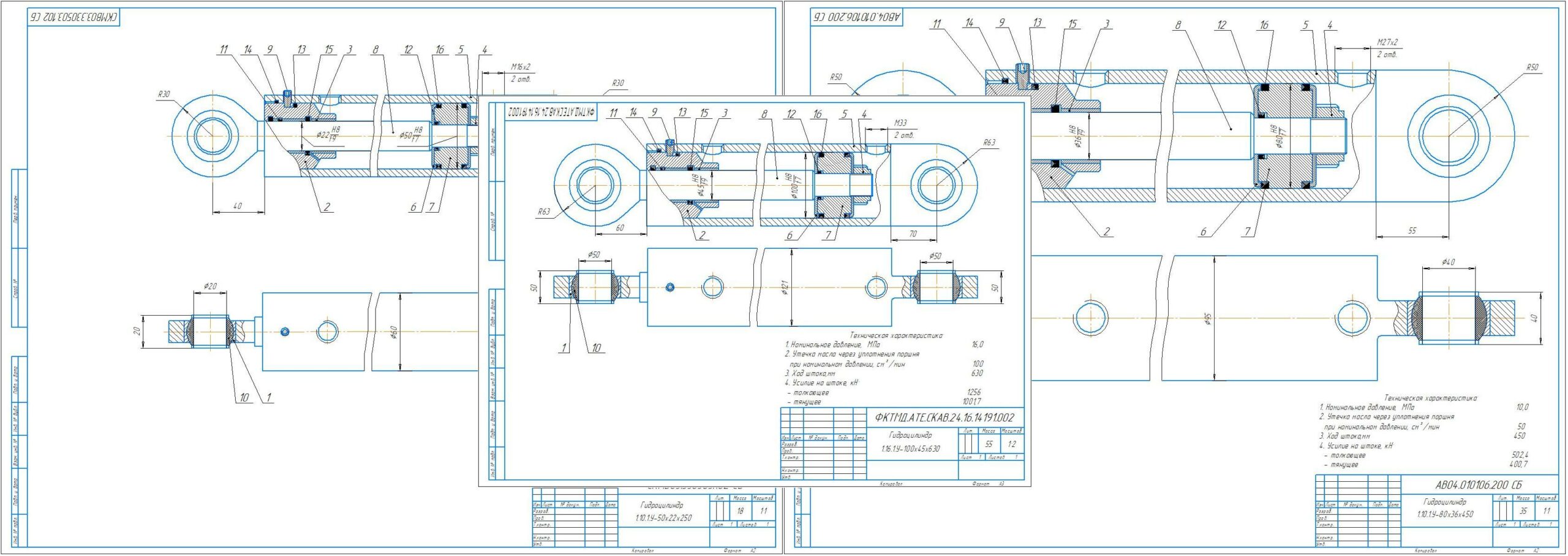

Состав: Гидроцилиндры поршневые двустороннего действия по ОСТ 22-1417-79 (3 СБ), Спецификация (3 листа). Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидроцилиндры двустороннего действия по ОСТ 22-1417-79

Гидроцилиндр 1.10.1.У-50х22х250 ОСТ 22-1417-79, р=10МПа.CDW
Гидроцилиндр 1.10.1.У-80х36х450 ОСТ 22-1417-79, р=10МПа.CDW
Гидроцилиндр 1.16.1.У-100х45х630 ОСТ 22-1417-79, р=16МПа.CDW
Спецификация ГЦ 1.10.1.У-50х22х250 ОСТ 22-1417-79.cdw
Спецификация ГЦ 1.10.1.У-80х36х450 ОСТ 22-1417-79, р=10МПа.cdw
Спецификация ГЦ 1.16.1.У-100х45х630 ОСТ 22-1417-79, р=16МПа.cdw
