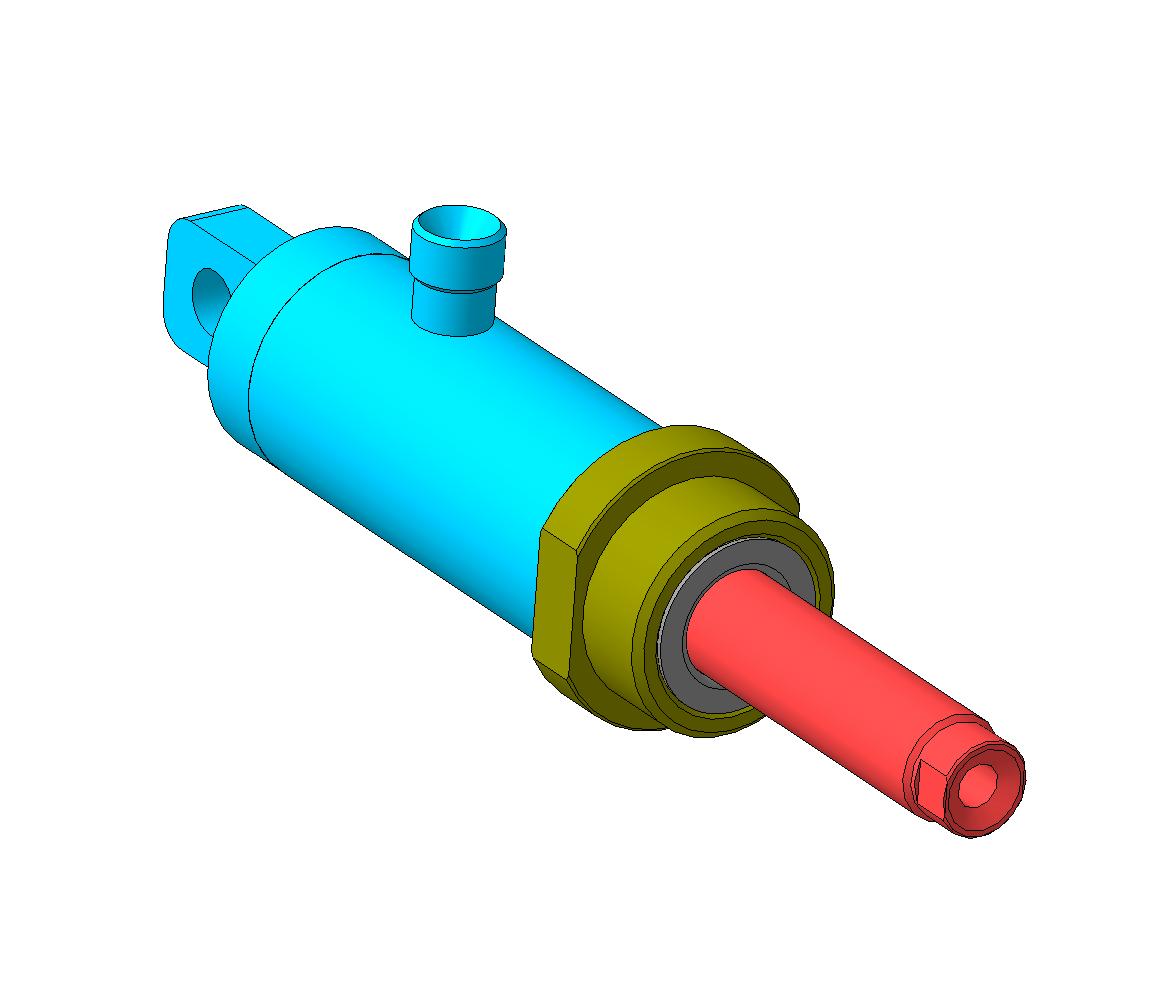

Гидроцилиндр одностороннего действия

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Выдвижение штока осуществляется за счёт создания давления рабочей жидкости в поршневой полости, а возврат в исходное положение от усилия поднятого/сдвинутого узла.
Усилие, создаваемое гидроцилиндрами данного типа, при прочих равных условиях меньше усилия, создаваемого гидроцилиндрами двустороннего действия.
Модель выполнена с реального изделия.
Диаметр цилиндра - 30 мм;
Ход поршня - 69 мм.

Состав: Сборочный чертеж, деталировка, спецификация, 3D-модели всех деталей, 3D-сборка Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидроцилиндр одностороннего действия

Кольцо 5.m3d
Кольцо 6.m3d
Кольцо 7.m3d
Корпус в сборе.a3d
Манжета.m3d
Сборка.a3d
2D/
2D/Головка.cdw
2D/Корпус в сборе.cdw
2D/СБ.cdw
2D/Спецификация.cdw
2D/Шток.cdw
Detal.m3d
Golovka.m3d
Serga.m3d
Shtok.m3d
Shtutser.m3d
Tsilindr.m3d
