Гидроцилиндр ЦГ80.40х430.11 Параметризованная модель.

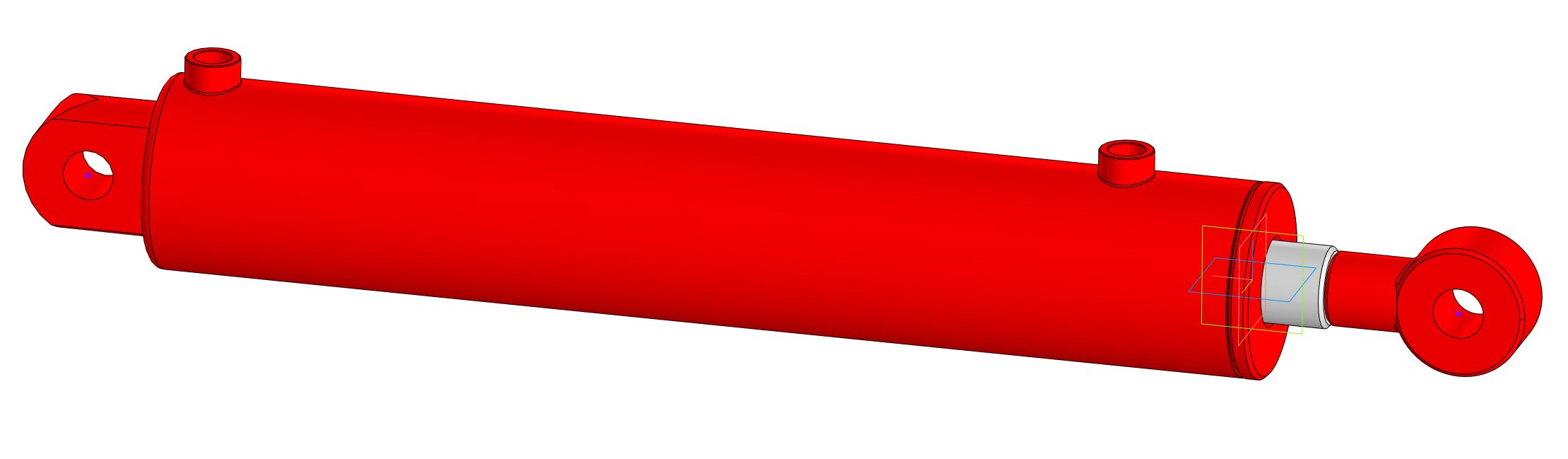

Гидроцилиндр ЦГ80.40х430.11 Поршень 80мм, наружный диаметр гильзы 95мм, шток 40мм, ход 430мм. Масштаб 1:1. Размеры с чертежа производителя. Диаметр гильзы, поршня, штока соблюдены. Межосевые расстояния, диаметры под палец и ширина присоединительных колец соблюдены. Подшипники ШСП не отрисовывал. Точных данных о межосевом расстоянии присоединительных штуцеров, как и о длине самой гильзы не нашел, поэтому эти элементы отрисованы произвольно, что в общем, позволяет использовать как габаритную модель без ограничений. Поршень тоже отрисован условно.
Модель параметризована. Заходя в "переменные" и изменяя параметр L80_40 в диапазоне от 0 до 430мм можно менять вылет штока. Не забывайте обновлять экран после изменения параметра. Установлено ограничение, если ввести значение более 430, будет принято значение ноль и поршень со штоком будет до конца втянут в цилиндр.
История построения есть. Компас 3D V18.1
