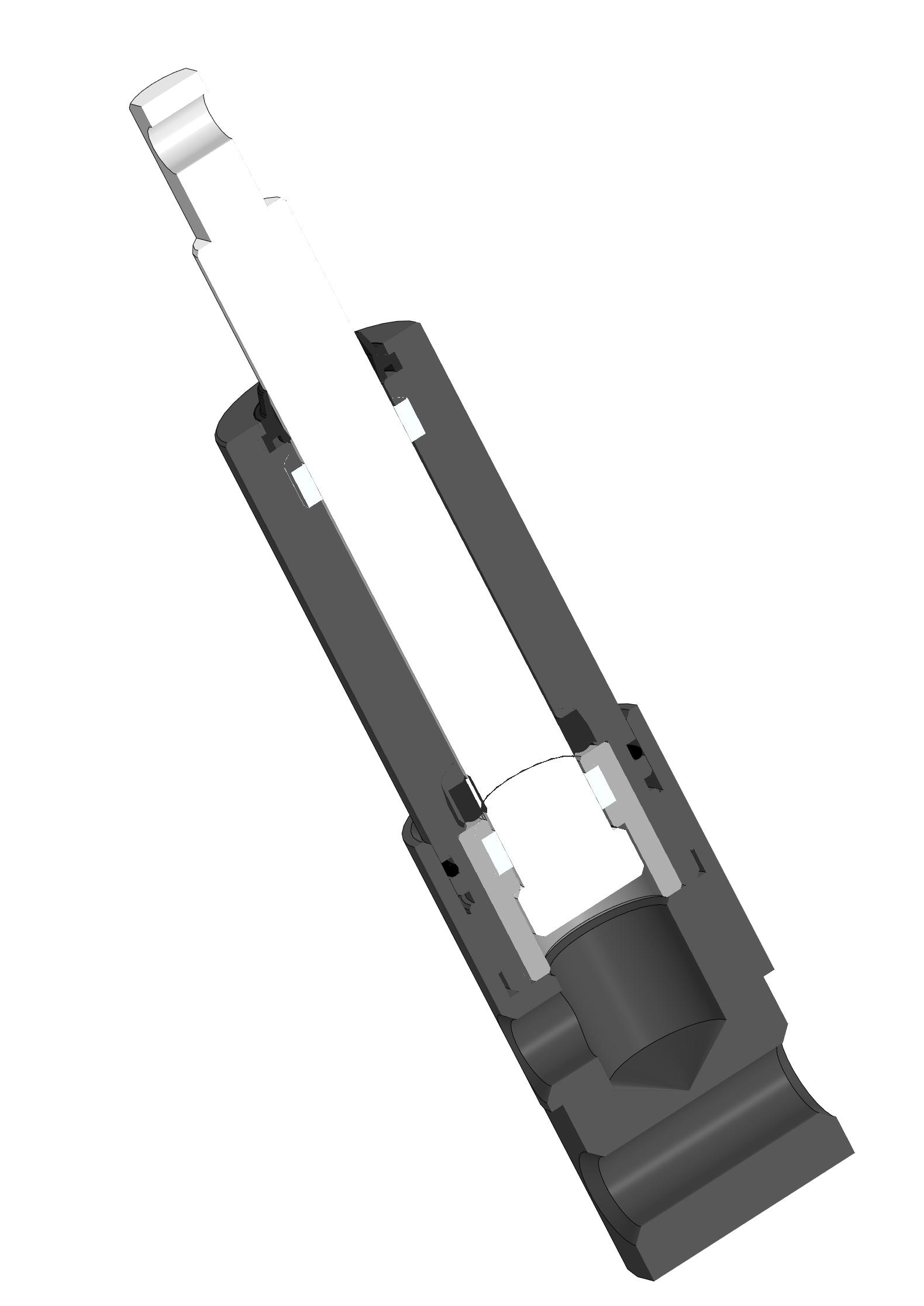

Модель плунжерного одностороннего гидроцилиндра

Гидроцилиндр плунжерный Длина 160 мм, диаметр 40. Ход штока 25 мм, диаметр штока 16 мм. Снят со спецоборудования.

Состав: 3D сборка+модели всех деталей

Софт: КОМПАС-3D 18.1

Файлы:
Упор.m3d
Манжета нижняя.m3d
Кольцо.m3d
Корпус верхний.m3d
Гидроцилиндр плунжерный.a3d
Манжета верхняя.m3d
Корпус нижний.m3d
Щток-плунжер.m3d
Втулка фторопласт.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
