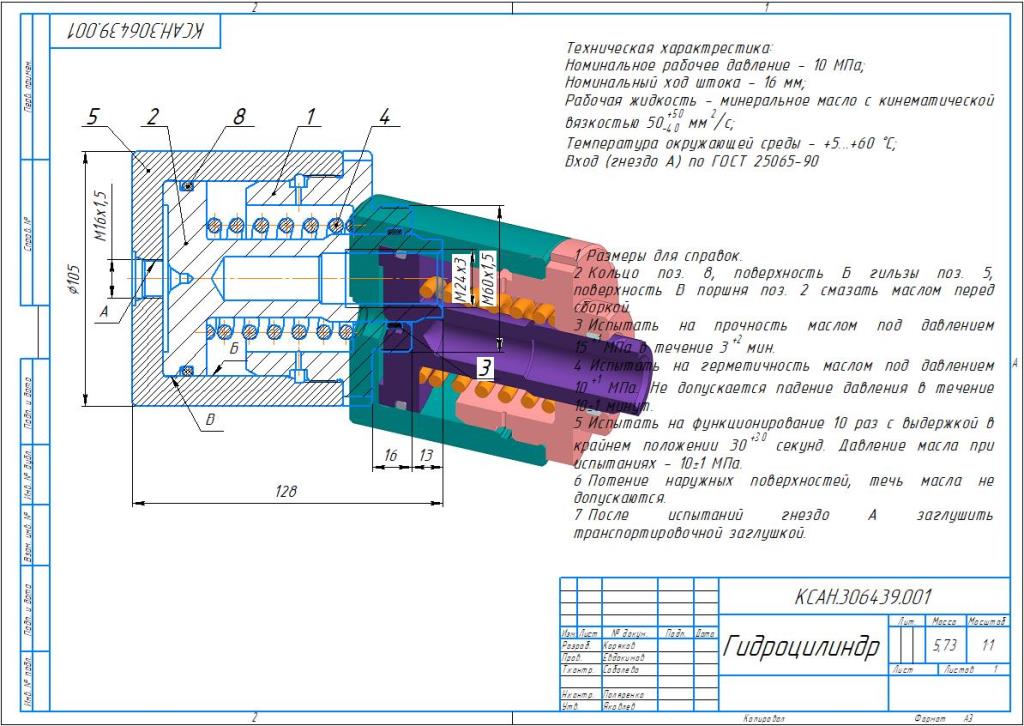

Гидроцилиндр одностороннего действия с пружинным возвратом

Гидроцилиндр одностороннего действия с пружинным возвратом на давление 10 МПа. Ход штока - 16 мм. Применяется в средствах технологического оснащения, для создания необходимого усилия на зажимном элементе.

Номинальное рабочее давление - 10 МПа;
Номинальный ход штока - 16 мм;
Рабочая жидкость - минеральное масло с кинематической
вязкостью 50 мм/с;
Температура окружающей среды - +5...+60 С;
Вход (гнездо А) по ГОСТ 25065-90

Состав: 3D-модель сборки, сборочный чертеж, рабочие чертежи деталей, 3D-модели деталей, спецификация

Софт: КОМПАС-3D 18.1

Файлы:
Гидроцилиндр/
Гидроцилиндр/Кольцо _ КСАН.723221.001.cdw
Гидроцилиндр/Гильза _ КСАН.789456.001.cdw
Гидроцилиндр/Крышка _ КСАН.711752.001.m3d
Гидроцилиндр/Гильза _ КСАН.789456.001.m3d
Гидроцилиндр/Поршень _ КСАН.715331.001.m3d
Гидроцилиндр/Гидроцилиндр _ КСАН.306439.001.a3d
Гидроцилиндр/Крышка _ КСАН.711752.001.cdw
Гидроцилиндр/Гидроцилиндр _ КСАН.306439.001.cdw
Гидроцилиндр/Поршень _ КСАН.715331.001.cdw
Гидроцилиндр/Пружина _ КСАН.753513.002.cdw
Гидроцилиндр/Гидроцилиндр _ КСАН.306439.001.jpg
Гидроцилиндр/Пружина _ КСАН.753513.002.m3d
Гидроцилиндр/Кольцо _ КСАН.723221.001.m3d
Гидроцилиндр/Гидроцилиндр _ КСАН.306439.001.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
