Гидроцилиндр поршневой

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Индивидуальная работа по дисциплине "Инженерная графика"
Мелитополь 2016

Индивидуальная учебная конструкторская разработка (задание выдано руководителем).
Гидроцилиндр поршневой:
Диаметр поршня = 125 мм,
Диаметр штока = 50 мм,
Рабочий ход = 400 мм
Давление номинальное - 16МПа
Давление максимальное - 20МПа
Усилие на штоке при Pном. толкающее - 184кН
Усилие на штоке при Pном. тянущее - 155 кН

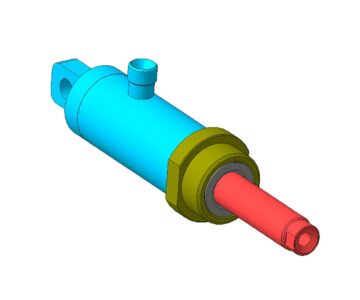

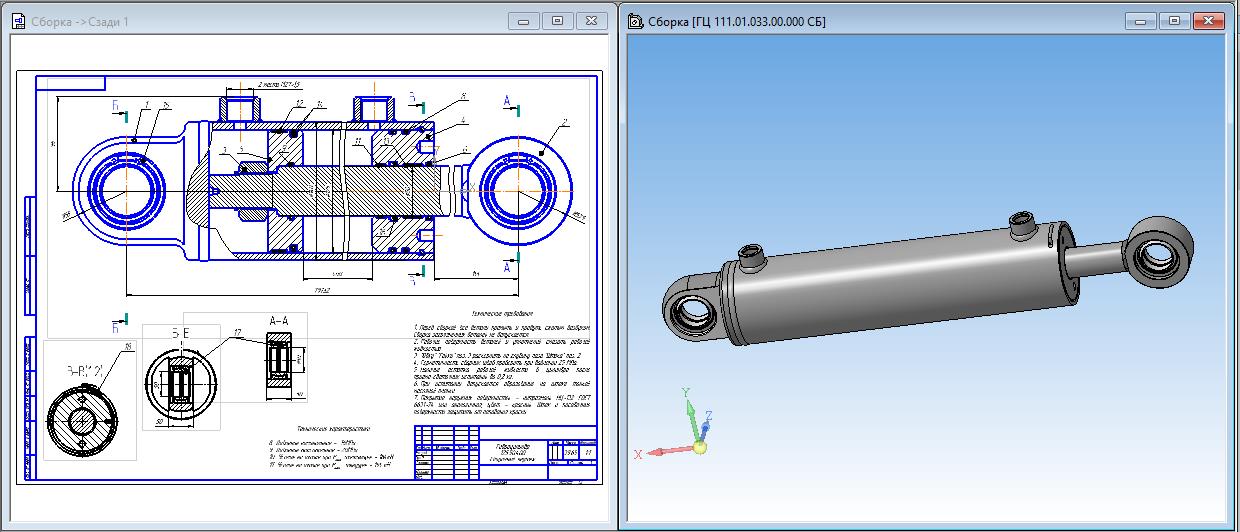

Состав: Сборочный чертеж, деталировка, спецификация, 3D-модели всех деталей, 3D-сборка

Софт: КОМПАС-3D 15.1
