КОМПАС 3D 18

Разработать гидропривод металлорежущего станка

Белорусско-Российский университет
Кафедра " Гидравлика и пневматика"
Курсовой проект "Разработать гидропривод металлорежущего станка"
Могилев, 2018

Исходные данные: Р1 = 6,3 МПа ; Р2 = 0,3 МПа ;
ηм = 0,95; d/D =0,5 .

СОДЕРЖАНИЕ

Введение 4
1 Разработка принципиальной гидравлической схемы 5
2 Определение размеров гидродвигателей 6
3 Построение циклограммы работы гидропривода и выбор
источников давления 10
4 Выбор аппаратуры и трубопроводов 17
5 Определение потерь и КПД 19
6 Насосная установка 24
7 Техника безопасности 25
Список использованной литературы 26

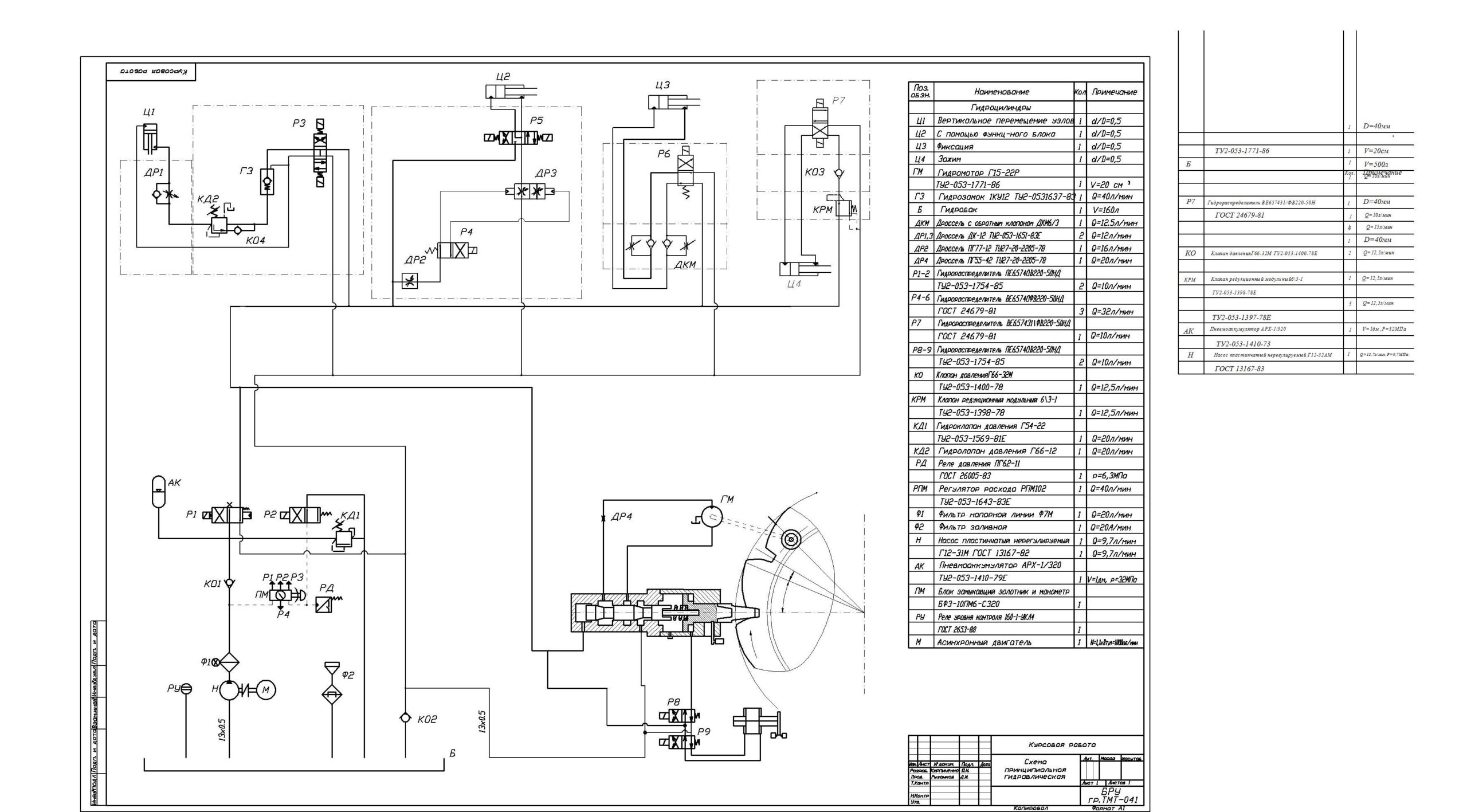

Состав: Схема принципиальная гидравлическая, пояснительная записка. Язык документа

Софт: AutoCAD 14

Каталог / Машиностроение и механика / Гидравлика и пневматика / Разработать гидропривод металлорежущего станка
