Разработка гидропривода возвратно-поступательного действия

Черкаський державний технологічний університет
Кафедра «Технології та обладнання машинобудівних виробництв»
Курсова робота з дисципліни “Гідравліка, та гідро- пневмоприводи”
На тему: “Розробка гідроприводу зворотно-поступальної дії”
Черкаси 2016

Технічне завдання: спроектувати гідропривод зворотно-поступального руху за заданою принциповою схемою та вихідними даними.
Вихідні дані: Принципова схема гідроприводу, Варіант №4, схема 4, Р=6400Н, Vр.п=0,012 м/с, Vш.п=0,50 м/с, L1=1,6 м,
L2=1,2 м, m=120 кг, dз=7 мм, Xз=5 мм, S=0,50 м.

При виконанні даної курсової роботи був розроблений гідропривід зворотно-поступальної дії, спроектовано схему гідроприводу принципову з переліком елементів та виконано її аналіз. Також був проведений статичний, динамічний розрахунки по вихідних даних, на підставі яких було підтверджено можливість використання розробленого гідроприводу. В ході проведення розрахунків я ознайомився з методикою проектування гідроприводів та застосуванням необхідної гідроапаратури. Дана курсова робота дозволила узагальнити та систематизувати теоретичні знання, які були отримані при вивченні курсу дисципліни “Гідравліка- та гідропневмоприводи”, зокрема в галузі гідроприводів та гідроапаратури. Також було вивчено будову і принцип дії дроселя ДР-32 і виконано його складальне креслення. Аналіз і розрахунок динамічності гідроприводу виконаний за допомогою програмного забезпечення ,,Mathcad,,. Результати розрахунків динамічних характеристик робочого органу гідроприводу: х(t) - переміщення, V(t) – швидкість, А(t) - прискорення наведені в пояснювальній записці у вигляді графіків.

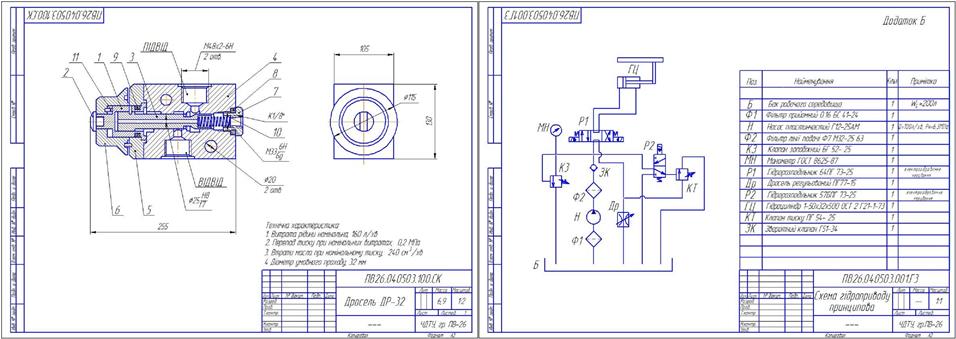

Графічна частина містить схему гідроприводу принципову з переліком елементів, креслення дроселя ДР-32.

Зміст
Вступ
1. Аналіз принципової схеми гідроприводу
1.1. Загальний аналіз схеми гідроприводу
1.2. Аналіз гідросхеми методом поперехідних схем
1.3. Аналіз гідросхеми методом функціональних циклограм
2. Статичний розрахунок гідроприводу
3. Аналіз динамічності гідроприводу
4. Будова і принцип дії дроселя ДР-32
Висновок
Література

Состав: Схема гідроприводу принципова+ перелік елементів, Дросель ДР-32 (СК), Специфікація, ПЗ Язык документа
