Описание принципиальной гидравлической схемы

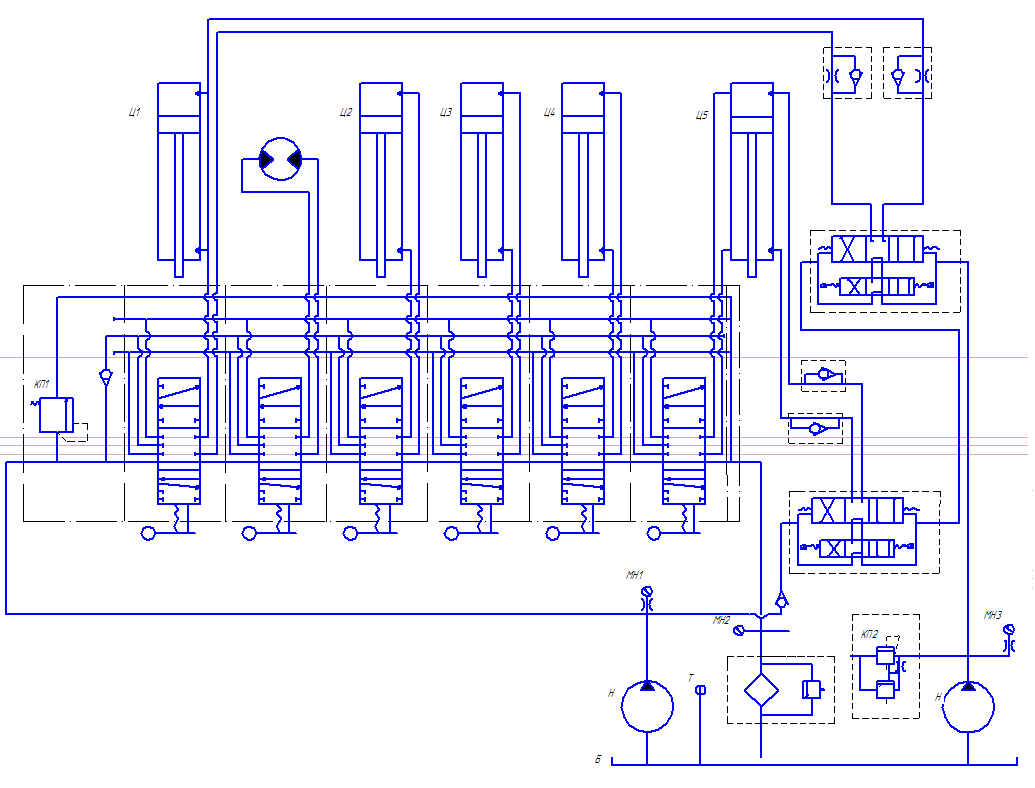

Принципиальная гидравлическая схема определяет полный состав элементов и связей между ними и дает детальное представление о принципах работы изделия.
Принципиальная гидравлическая схема служит основой для расчёта гидропривода, разработки схем соединений, изучения принципа действия машины, а также для её ремонта, наладки и регулировки. Действительное пространственное расположение составных частей гидропривода машины эта схема не учитывает.
Объемным гидроприводом называют совокупность устройств, предназначенных для приведения в движение исполнительных механизмов и машин с помощью рабочей жидкости под давлением. Объемным гидропривод называется потому, что передача движения от источника энергии (насоса) к исполнительному механизму (гидродвигателю) осуществляется за счет перемещающихся внутри системы объемов жидкости, т.е. рабочая жидкость обеспечивает кинематические связи (перемещение, скорость) в системе путем вытеснения замкнутых объемов жидкости.
В состав объемного гидропривода входят следующие устройства:
• один или несколько насосов;
• один или несколько гидродвигателей (гидроцилиндров, гидромоторов, поворотных гидродвигателей);
• гидроаппаратура (клапаны, дроссели, гидрораспределители и др.);
• кондиционеры рабочей жидкости (фильтры, теплообменники и др.);
• гидроемкости (гидробаки, гидроаккумуляторы);
• гидpолинии.
Насосы преобразуют механическую энергию приводных двигателей (тепловых, электрических и других) в энергию потока жидкости.
Исходные данные
Номинальное давление гидропривода, МПа. 16
Усилие на штоке гидроцилиндра тянущем, кН 55
Скорость перемещения штока гидроцилиндра, м/с 0,45
Длины гидролиний, м.
а) всасывающей:0,7
б) напорной:4
в) исполнительной:2
г) сливной: 4
Местные сопротивления, шт.
а) переходник:3
б) штуцер:4
в) разъемная муфта:4
г) плавное колено 90˚:4
д) дроссель: 8
Температурный режим работы, ºС. -20 … +30
