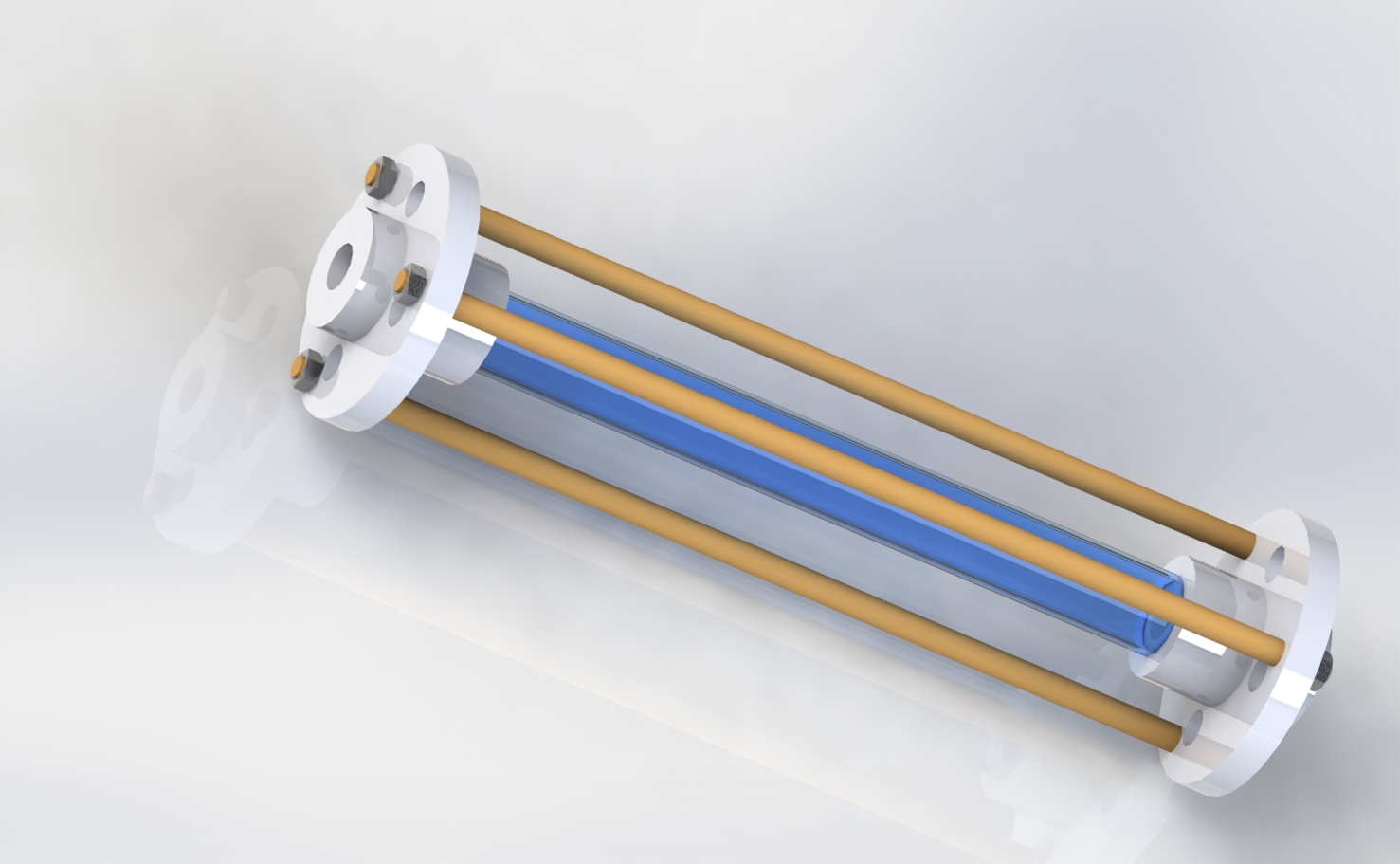

Ротаметр РМ-16ГУЗ

Ротаметр состоит из металлического корпуса, стеклянной ротаметрической трубки РТ-06 и поплавка. Предназначен для измерения расхода плавноменяющихся однородных потоков слабозагрязненных и чистых газов с дисперсными включениями инородных частиц. Градуировка ротаметра - индивидуальная и выполняется производителем. Межповерочный интервал составляет 5 лет.
1. Верхний предел измерения по воздуху, м3/час: 16
2. Нижний предел измерения: не более 20% от верхнего фактического предела измерения
3. Диаметр условного прохода, мм: 40
4. Погрешность измерения, %: ±2,5 от верхнего предела измерения
5. Рабочее давление, кг*с/см2: 6
6. Температура измеряемой жидкости, °С: от +5 до +50
7. Температура окружающего воздуха, °С: от +5 до +50
8. Вид присоединения: фланцевое наружн. Ø160 межцентр. Ø125, 4 отв. Ø18
9. Материал деталей, соприкасающихся с измеряемой средой:
• Сталь 12х18Н9Т ГОСТу 5632-72
• Дюралюминий анодированный ГОСТ 4784-74
• АГ-4В ГОСТ 20437-75
• Эбонит ГОСТ 2748-77
• Титан ВТ-1-0 ГОСТ 190013-81
• Стекло химико-лабораторное ГОСТ 21400-75
10. Габаритные размеры, мм: 696х160х160
11. Масса, кг: не более 6,8

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2013

Файлы:
РМ-16ГУЗ.x_t
