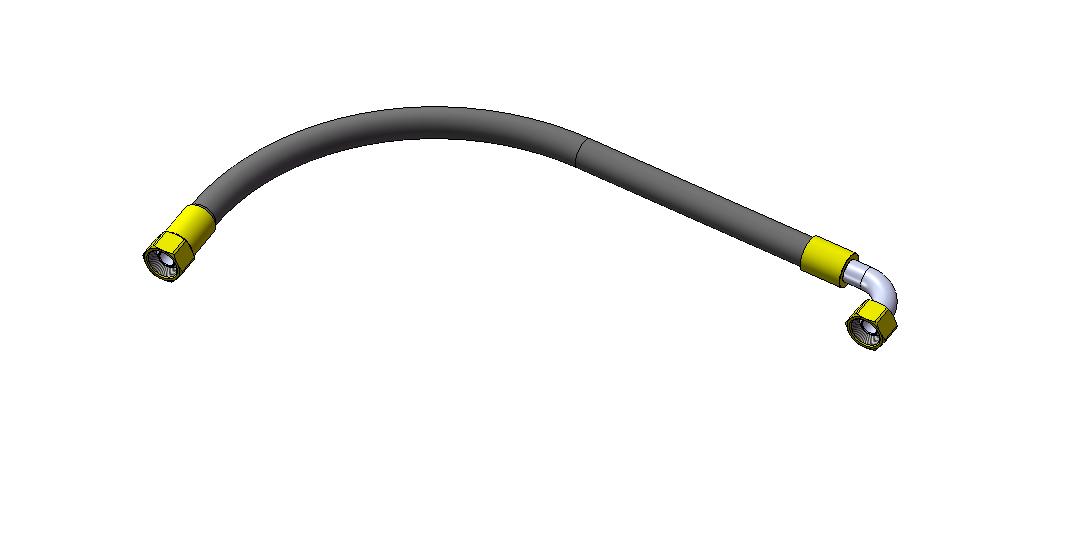

Рукав РВД25

Рукав РВД25. 4SH.2-S50 – 900, 0°90°. Внутренний диаметр 25 мм, четырехнавивочный, муфты с продольной обжимкой, гайка S50 с метрической резьбой с левой стороны, прямой ниппель типа DKM, гайка с метрической резьбой S50 с правой стороны, ниппель типа DKM 90°, длина 900 мм.

Состав: Модели деталей и сборка 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
ДКМ 25.SLDASM
ДКМ 25х90.SLDASM
Рукав РВД25.4SH.2-S50 – 900, 0°
Гайка 25-42х1,5 S-50.SLDPRT
Муфта МЕ-25.SLDPRT
Ниппель Н-25-50 со сферой ДКМ.SLDPRT
НиппельН-25-50x90 со сферой ДКМ.SLDPRT
Рукав 25х900 высокого давления четырехнавивочный EN 856 4 SP.SLDPRT
