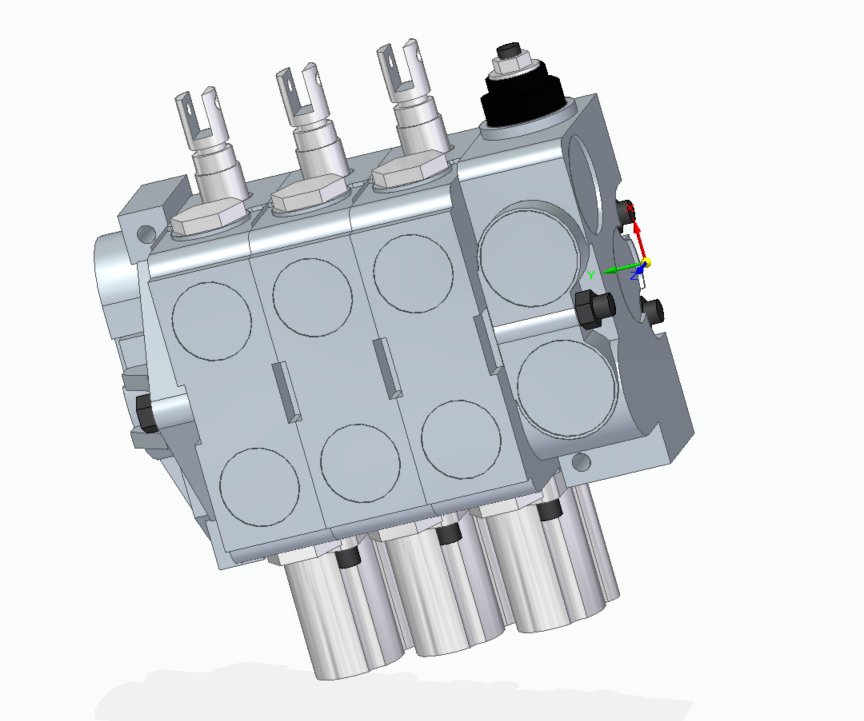

Модель представляет собой схематический образец (сплошной) гидравлического распределителя Parker V20 в масштабе 1:1, состоящий из напорного (сплошного) корпуса, трех функциональных (сплошных) корпусов и резервуара (сплошного) корпуса. Размеры были взяты с физическим направляющим клапаном и с номером технического каталога: GPD-1106 GRESEN. На этом чертеже нет отверстий или переходных отверстий внутри, это только схематические и фактические внешние размеры.
