Баллонный гидравлический аккумулятор серии BAE фирмы Parker

Технические характеристики
Объем 3,7 л
Рабочее давление до 330 бар, с p2 < 4 x pi где p1 = минимальное рабочее давление и p2 = максимальное рабочее давление
Давление предварительной заправки
- хранение энергии - 90% минимального рабочего давления
- гашение пульсаций - 60% максимального рабочего давления
- нейтрализация ударного воздействия - 60% максимального рабочего давления
Стандартный температурный диапазон
Корпус и порты: -40°C ÷ +80°C
Баллон и уплотнения: -15°C ÷ +80°C
Тип рабочей жидкости Минеральное масло (стандартные составы)

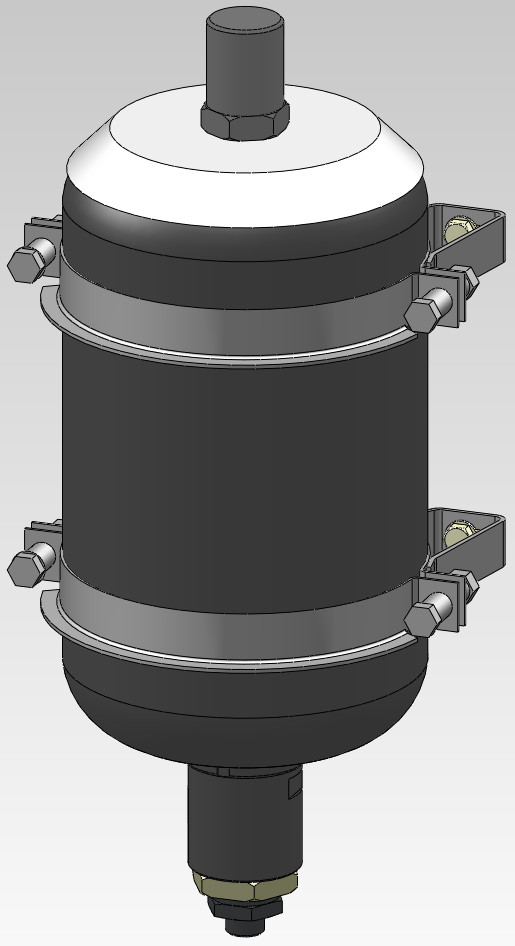

Состав: 3D сборка, Пневмогидроаккумулятор BAE04 на 3.7литра PARKER с хомутами для крепления Язык документа

Софт: SolidWorks 2011

Каталог / Машиностроение и механика / Гидравлика и пневматика / Баллонный гидравлический аккумулятор серии BAE фирмы Parker

Просмотр файлов
10410 хомут.SLDPRT
Адаптер аккумулятора BPA2_Parker.SLDPRT
Болт_В_7798-70.SLDPRT
Гайка_В_5915-70.SLDPRT
Колпак пневмогидроаккумулятора BAE04_3.7литра_PARKER.SLDPRT
Корпус пневмогидроаккумулятора BAE04_3.7литра_PARKER.SLDPRT
Пневмогидроаккумулятор BAE04_3.7литра_PARKER.SLDASM
Порт для подключения пневмогидроаккумулятора BAE04_3.7литра_PARKER.SLDPRT
Порт зарядки пневмогидроаккумулятора BAE04_3.7литра_PARKER.SLDPRT
Прокладка G 3_4 М3 ГОСТ 23358-87.SLDPRT
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба_11371-78.SLDPRT
Штуцер ввертной GE12LR3_4EDOMDCF Parker G3_4 М18х1.5.SLDPRT
Штуцер ввертной_GE12LR3_4EDOMDCF_Parker_G3_4_М18х1.5.SLDPRT
